DataLink Layer (데이터 연결 계층)

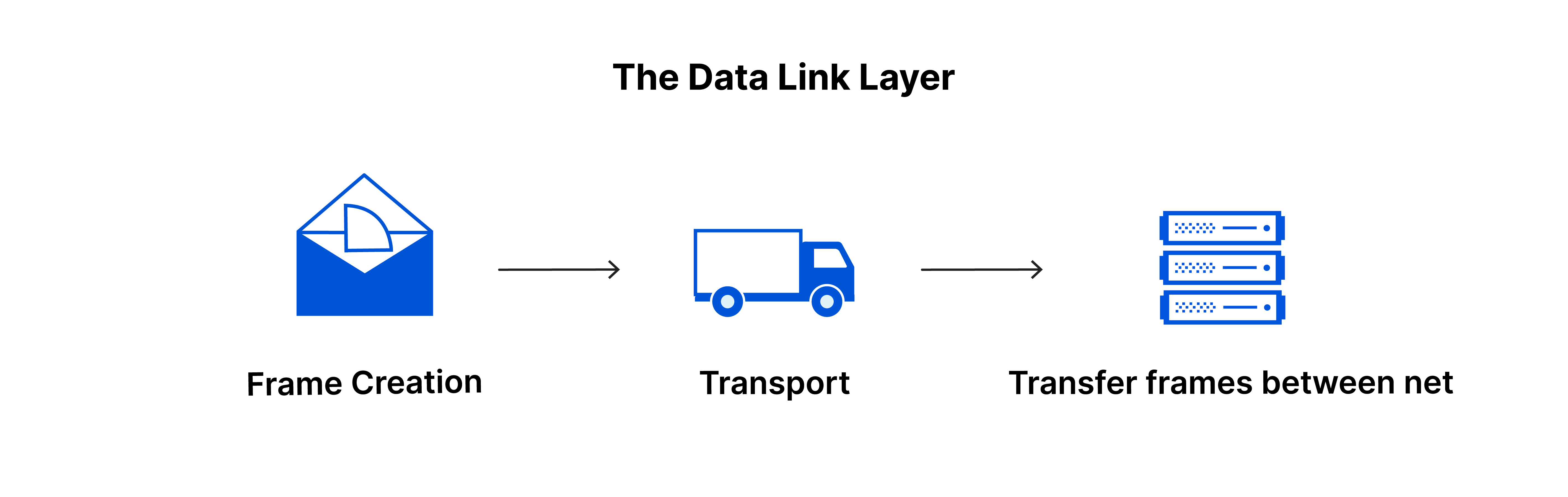

OSI 7계층의 Data Link Layer (데이터 연결 계층)은 OSI 모델의 두 번째 계층으로, 물리적 네트워크에서 노드 간의 데이터 전송을 담당한다.
이 계층은 상위 계층에서 받은 패킷을 프레임으로 캡슐화하고, 물리적 주소를 추가하여 데이터 전송을 관리한다.

기능

1. 프레이밍 (Framing):
   패킷을 프레임으로 나누어 전송하며, 각 프레임의 시작과 끝을 정의하는 비트 패턴을 추가한다.

프레이밍 (Framing)
데이터링크 계층에서의 프레이밍은 상위 계층에서 받은 데이터를 물리적 전송에 적합한 크기의 프레임(frame)으로 나누는 과정이다. 각 프레임은 데이터를 안전하게 전달하기 위한 추가 정보들을 포함하게 된다.

프레임의 구조와 각 부분의 역할
일반적인 프레임은 다음과 같은 구조를 가진다:

• 시작 구분자(Start Delimiter): 프레임의 시작을 알리는 특별한 비트 패턴이다.
• 헤더(Header): 송신자와 수신자의 MAC 주소, 프레임 유형, 제어 정보 등을 포함한다.
• 페이로드(Payload): 실제 전송하고자 하는 데이터가 들어있는 부분.
• 트레일러(Trailer): 오류 검출을 위한 체크섬(CRC)과 프레임 끝을 나타내는 구분자를 포함한다.

프레이밍 방식의 종류
프레이밍에는 여러 가지 방식이 있으며, 각각의 특징을 이해하는 것이 중요하다:

• 문자 기반 프레이밍
  • 특별한 문자를 사용하여 프레임의 시작과 끝을 표시한다.
  • 예를 들어, ASCII 문자의 STX(Start of Text)와 ETX(End of Text)를 사용할 수 있다. 이는 간단하지만, 데이터 안에 이러한 특별 문자가 포함되어 있을 경우 문제가 될 수 있다.
• 비트 스터핑(Bit Stuffing)
  • 특정 비트 패턴을 프레임의 경계로 사용하고, 데이터 내에 이러한 패턴이 나타나지 않도록 추가 비트를 삽입한다.
  • 예를 들어, 여섯 개의 연속된 1을 경계로 사용한다면, 데이터 내에서 다섯 개의 연속된 1이 나타날 때마다 0을 삽입한다.

바이트 수 표시
프레임의 시작 부분에 전체 프레임의 길이를 명시한다.
이는 단순하고 효율적이지만, 길이 필드가 손상될 경우 프레임 전체를 잃을 수 있다.

프레이밍의 중요성과 이점 - 신뢰성 있는 전송: 프레이밍은 데이터의 경계를 명확히 하고 오류를 검출할 수 있게 해준다. - 흐름 제어와 오류 제어: 각 프레임 단위로 흐름 제어와 오류 제어를 수행할 수 있다. 문제가 발생하면 해당 프레임만 재전송하면 된다. - 효율적인 네트워크 사용: 적절한 크기의 프레임으로 나눔으로써 네트워크 자원을 효율적으로 사용할 수 있다.

프레이밍 관련 주의사항> - 프레임 크기: 너무 크면 오류 가능성이 높아지고, 너무 작으면 오버헤드가 증가한다. 따라서 적절한 크기 선택이 중요하다.
오버헤드 고려: 각 프레임마다 헤더와 트레일러가 추가되므로, 이로 인한 오버헤드를 고려해야 한다.
프레임 동기화: 수신자가 프레임의 시작과 끝을 정확히 인식할 수 있도록 해야 한다.

```python
class Frame:
	def __init__(self):
		self.start_delimiter = 0x7E  # 프레임 시작 표시
		self.destination_address = None  # 목적지 MAC 주소
		self.source_address = None      # 출발지 MAC 주소
		self.data = None               # 실제 데이터
		self.fcs = None                # Frame Check Sequence
		self.end_delimiter = 0x7E      # 프레임 종료 표시
```

1. 물리적 주소 지정 (Physical Addressing):

   • 각 프레임에 송신자와 수신자의 MAC 주소를 포함시킨다.

2. 오류 감지 및 수정 (Error Detection and Correction):

   • 체크섬, CRC(순환 중복 검사) 등을 사용하여 오류를 감지하고, 오류 발생 시 재전송 요청을 한다.

CRC(Cyclic Redundancy Check)
데이터의 무결성을 확인하기 위한 오류 감지 코드.

• 목적
  • 데이터 전송 중 발생할 수 있는 오류를 감지한다.
  • 저장 장치에서 데이터의 정확성을 확인한다.
• 작동 방식
  1. 데이터를 이진 다항식으로 취급한다.
  2. 미리 정의된 생성 다항식으로 데이터를 나눈다.
  3. 나눗셈의 나머지가 CRC 체크섬이 된다.
  4. 이 체크섬을 데이터에 추가하여 전송한다.
  5. 수신자는 같은 과정을 반복하여 체크섬을 계산한다.
  6. 계산된 체크섬과 받은 체크섬을 비교한다.
• 장점
  • 구현이 간단하다.
  • 하드웨어로 쉽게 구현할 수 있다.
  • 일반적인 전송 오류를 효과적으로 감지한다.
• 활용
  • 네트워크 통신에서 데이터 무결성 확인.
  • 저장 장치에서 데이터 정확성 검증
  • 다양한 통신 프로토콜에서 오류 감지에 사용.

3. 흐름 제어 (Flow Control):

   • 송신자가 수신자의 처리 능력을 초과하지 않도록 데이터를 조절한다.

4. 매체 접근 제어 (Media Access Control):

   • 여러 장치가 동일한 전송 매체를 사용할 때 충돌을 방지하기 위한 규칙을 설정한다.

특징

• 복잡성: 데이터 링크 계층은 하드웨어의 복잡성을 숨기고, 상위 계층에 간단한 인터페이스를 제공한다.
• 하위 계층 의존성: 물리적 계층에 의존하여 데이터를 전송하며, 물리적 매체의 특성에 따라 다르게 동작할 수 있다.

두 개의 서브 레이어

데이터 링크 계층은 두 개의 부계층으로 나뉜다:

1
2
3

[데이터링크 계층]
    ├── LLC (Logical Link Control) - 상위 계층
    └── MAC (Media Access Control) - 하위 계층

LLC(Logical Link Control) 계층

데이터링크 계층의 상위 계층으로, 네트워크 계층과 MAC 계층 사이의 인터페이스 역할을 한다.
프로토콜 다중화 및 흐름 제어 기능 제공한다.

주요 기능:

• 다중화 메커니즘 제공 (여러 네트워크 프로토콜이 동일한 네트워크 매체를 공유할 수 있게 함)
• 흐름 제어
• 오류 관리
• 프레임 동기화

MAC(Media Access Control) 계층

데이터링크 계층의 하위 계층으로, 물리적 매체와 직접 상호작용하는 하드웨어를 제어한다.
물리적 매체 접근 관리 및 주소 지정

MAC 주소 예시:

1

00:1A:2B:3C:4D:5E

주요 기능:

• 프레임 구분 및 인식
• 주소 지정 (MAC 주소 사용)
• 데이터 전송의 투명성 제공
• 오류 보호 (프레임 체크 시퀀스 생성 및 확인)
• 물리적 전송 매체에 대한 접근 제어

데이터 단위와 기본 구조

데이터 연결 계층의 기본 데이터 단위는 프레임(Frame)이다.

기본 구조는 이와 같다:

• 헤더(Header): MAC 주소 및 제어 정보 포함
• 데이터(Data): 상위 계층에서 받은 패킷
• 트레일러(Trailer): 오류 검출 정보 포함

1

[프레임 시작 구분자] [주소 필드] [제어 필드] [데이터 필드] [FCS] [프레임 종료 구분자]

각 필드의 역할은 다음과 같다:

1. 프레임 구분자
   • 8비트 크기
   • 프레임의 시작과 끝을 표시
   • 일반적으로 특별한 비트 패턴 사용 (예: 10101011)
2. 주소 필드
   • MAC 주소 포함 (출발지, 목적지)
   • 각각 48비트 길이 (예: 00:1A:2B:3C:4D:5E)
3. 제어 필드
   • 프레임 종류 식별
   • 순서 번호
   • 흐름 제어 정보
4. 데이터 필드
   • 실제 전송할 데이터
   • 일반적으로 46~1500바이트
5. FCS(Frame Check Sequence)
   • 오류 검출을 위한 체크섬
   • CRC-32 알고리즘 사용

작동 방식

1. 상위 계층에서 패킷을 수신하면 이를 프레임으로 캡슐화한다.
2. 각 프레임에 송신자와 수신자의 MAC 주소를 추가하고, 오류 검출 정보를 포함시킨다.
3. 프레임을 물리적 계층에 전달하여 전송한다.
4. 수신 측에서는 비트를 받아 프레임으로 조립하고, 오류를 검사한 후 상위 계층으로 전달한다.

주의 사항

• 충돌 관리: 여러 장치가 동일한 매체를 사용할 때 충돌이 발생할 수 있으므로 이를 관리해야 한다.
• 신뢰성 보장: 데이터 링크 계층은 신뢰성 있는 전송을 보장하기 위해 오류 감지 및 수정 기능이 필요하다.
• 다양한 네트워크 기술 지원: Ethernet, Wi-Fi 등 다양한 기술에 따라 동작 방식이 달라질 수 있다.

주요 프로토콜과 기술

이더넷(Ethernet)

컴퓨터 네트워크 기술 중 가장 널리 사용되는 근거리 통신망(LAN) 기술.

이더넷은 CSMA/CD(Carrier Sense Multiple Access with Collision Detection) 방식을 사용한다.
이를 실생활에 비유하면 다음과 같다:

1. 다른 사람이 말하고 있는지 확인 (Carrier Sense)
2. 말하기 시작 (Multiple Access)
3. 다른 사람과 동시에 말했는지 확인 (Collision Detection)
4. 잠시 기다렸다가 다시 시도

이더넷(Ethernet) 프레임의 구조:

1

[프리앰블(8바이트)][목적지 MAC(6바이트)][출발지 MAC(6바이트)][타입(2바이트)][데이터(46-1500바이트)][체크섬(4바이트)]

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

#### 이더넷 프레임의 구조

이더넷 프레임은 데이터를 전송하기 위한 기본 단위:

```python
class EthernetFrame:
    def __init__(self):
        self.preamble = "10101010" * 7  # 동기화
        self.sfd = "10101011"           # 프레임 시작
        self.dest_mac = ""              # 목적지 MAC 주소
        self.src_mac = ""               # 출발지 MAC 주소
        self.type = ""                  # 프로토콜 타입
        self.data = ""                  # 실제 데이터
        self.fcs = ""                   # 오류 검사

• Preamble: 7바이트(56비트)의 특별한 패턴으로, 네트워크 장비들의 시계를 동기화하는 역할.
• SFD (Start Frame Delimiter): 1바이트(8비트)로, 실제 프레임의 시작을 알리는 표시. 프리앰블과 비슷하지만 마지막 비트가 다른 이 패턴은 “이제 진짜 데이터가 시작됩니다"라고 알리는 신호와 같다.
• Destination MAC Address (목적지 MAC 주소): 6바이트(48비트) 길이의 수신자 하드웨어 주소. 각 네트워크 장비는 이 주소를 보고 자신에게 온 프레임인지 판단한다. 예를 들어 “00:1A:2B:3C:4D:5E” 같은 형식을 가진다.
• Source MAC Address (출발지 MAC 주소): 역시 6바이트(48비트) 길이로, 보내는 장비의 하드웨어 주소. 응답이 필요할 때 이 주소로 회신할 수 있다.
• Type (또는 Length): 2바이트(16비트)로, 두 가지 용도로 사용된다:
  • 1500보다 큰 값: 상위 계층 프로토콜의 종류를 나타낸다 (예: IPv4는 0x0800).
  • 1500이하의 값: 데이터 필드의 길이를 나타낸다.
• Data (페이로드): 46~1500바이트의 실제 전송할 데이터. 최소 46바이트가 되지 않으면 패딩(padding)을 추가하여 채운다. 이는 너무 작은 프레임으로 인한 충돌 감지의 어려움을 방지하기 위함.
• FCS (Frame Check Sequence): 4바이트(32비트)의 오류 검사 코드. CRC(Cyclic Redundancy Check) 알고리즘을 사용하여 프레임이 전송 중에 손상되었는지 확인.

이더넷의 장점과 특징:

1. 설치와 유지보수의 용이성
   • 새로운 기기 추가가 쉬움
   • 문제 발견이 쉬움
2. 확장성:
   • 네트워크 확장이 용이

이더넷의 현대적 발전:

1. Power over Ethernet (PoE):
   네트워크 케이블을 통해 전력도 함께 공급
2. 에너지 효율적 이더넷:
   사용하지 않을 때 전력 소비 감소

미래 발전 방향:

1. 속도 향상:
   현재 400Gbps 이더넷까지 개발되어 있으며, 더 빠른 속도를 위한 연구가 진행 중.
2. 스마트 네트워킹:
   인공지능과 결합하여 더 효율적인 네트워크 관리가 가능해질 것으로 예상.

PPP(Point-to-Point Protocol)

두 스테이션 간의 통신을 담당하며 강력한 보안기능과 여러가지 네트워크 계층 프로토콜을 한꺼번에 지원한다.

PPP(Point-to-Point Protocol)는 VPN(Virtual Private Network) 기술의 기초가 되었으며, 모바일 네트워크에도 PPP의 개념이 활용된다.

연결 설정 과정은 다음과 같은 단계로 이루어진다:

1. LCP(Link Control Protocol) 단계
2. 인증 단계 (선택사항)
3. NCP(Network Control Protocol) 단계

PPP의 주요 구성 요소:

1. LCP(Link Control Protocol): 링크를 설정하고 유지하는 역할을 담당한다.
   • 최대 전송 단위(MTU) 설정
   • 인증 프로토콜 선택
   • 품질 모니터링 설정
2. 인증 프로토콜: 두 가지 주요 인증 방식을 제공한다:
   1. PAP(Password Authentication Protocol)
   2. CHAP(Challenge Handshake Authentication Protocol)
3. NCP(Network Control Protocol): 네트워크 계층 프로토콜을 설정한다.
   1. IP 주소 할당
   2. DNS 서버 설정
   3. 라우팅 정보 교환

PPP 프레임의 기본 구조:

1
2
3
4
5
6
7
8

class PPPFrame:
    def __init__(self):
        self.flag = '01111110'          # 시작/끝 표시
        self.address = 'FF'             # 브로드캐스트 주소
        self.control = '03'             # 제어 필드
        self.protocol = ''              # 상위 계층 프로토콜
        self.payload = ''               # 실제 데이터
        self.fcs = ''                   # 오류 검사

• Flag (‘01111110’): 플래그는 프레임의 시작과 끝을 나타내는 1바이트의 특별한 비트 패턴. 01111110이라는 고유한 패턴을 사용하여 프레임의 시작과 끝을 명확하게 구분한다. 만약 데이터 내용 중에 이 패턴이 우연히 나타나면 비트 스터핑(bit stuffing)이라는 기술을 사용하여 구분한다.
• Address (‘FF’): PPP는 두 지점 간의 직접 연결이므로, 복잡한 주소 지정이 필요하지 않다. 따라서 이 필드는 항상 ‘FF’(브로드캐스트 주소)라는 단일 값을 사용한다.
• Control (‘03’): 제어 필드는 프레임의 종류와 기능을 나타낸다.
  기본값인 ‘03’은 비번호화된 정보를 의미이다.
  제어 필드는 다음과 같은 정보를 포함할 수 있다:
  - 프레임의 종류 (정보, 감독, 비번호)
  - 시퀀스 번호
  - 확인 응답 정보
• Protocol: 상위 계층에서 사용하는 프로토콜의 종류를 나타내는 2바이트 필드.
  예를 들어:
  - 0x0021: IPv4
  - 0x0057: IPv6
  - 0xc021: LCP (Link Control Protocol)
  - 0x8021: IPCP (IP Control Protocol)
• Payload (실제 데이터): 전송하고자 하는 실제 데이터가 들어있는 필드. 이 부분의 크기는 가변적이며, MTU(Maximum Transmission Unit)에 따라 제한된다.
  PPP는 다음과 같은 특징을 가진 데이터를 전송할 수 있다:
  • 일반적인 IP 패킷
  • 압축된 TCP/IP 헤더
  • 인증 데이터
  • 링크 제어 정보
• FCS (Frame Check Sequence): 프레임의 무결성을 검사하기 위한 오류 검사 코드. 기본적으로 16비트 CRC를 사용하지만, 선택적으로 32비트 CRC를 사용할 수도 있다.
  FCS는 다음과 같은 기능을 수행한다:
  • 전송 중 발생할 수 있는 비트 오류 검출
  • 데이터 손상 여부 확인
  • 필요한 경우 재전송 요청

PPP의 특징과 장점:

1. 오류 감지와 복구: 데이터 전송 중 발생하는 오류를 감지하고 처리한다.
   • 프레임 체크섬 검사
2. 다중 프로토콜 지원: IP뿐만 아니라 다양한 네트워크 프로토콜을 지원한다.
   • IP 프로토콜 지원
   • IPX 프로토콜 지원
3. 압축 기능: 데이터를 압축하여 전송 효율을 높인다.
   • 헤더 압축
   • 데이터 압축

HDLC(High-Level Data Link Control)

두 장치 간에 데이터를 안전하고 효율적으로 전송하기 위한 데이터 링크 계층 프로토콜.

HDLC의 작동 방식:

1. 연결 설정:
   SABM(Set Asynchronous Balanced Mode) 프레임 전송
   UA(Unnumbered Acknowledgment) 응답 대기
2. 데이터 전송:
   정보 프레임 생성 및 전송
   확인응답 대기
3. 오류 제어:
   HDLC는 다음과 같은 방식으로 오류를 처리한다:
   - REJ(Reject) 프레임 전송
   - 재전송 대기

HDLC 프레임의 구조:

1

[Flag(8비트)][주소(8비트)][제어(8/16비트)][정보(가변길이)][FCS(16/32비트)][Flag(8비트)]

• 각 필드의 역할:
  1. Flag (01111110):
     프레임의 시작과 끝을 나타내는 특별한 비트 패턴.
     마치 편지의 봉투와 같은 역할을 한다.
  2. 주소 필드:
     데이터를 받을 장치의 주소를 나타낸다.
  3. 제어 필드:
     프레임의 종류와 순서 번호 등을 나타낸다.
     • 정보 프레임(I-frame): 실제 데이터 전송
     • 감독 프레임(S-frame): 흐름 제어와 오류 복구
     • 비번호 프레임(U-frame): 연결 관리

HDLC의 주요 특징:

1. 비트 스터핑: 프레임 내에서 플래그 패턴이 우연히 나타나는 것을 방지한다.
2. 전이중 통신: 양방향으로 동시에 데이터를 전송할 수 있다:

실제 활용 사례:

1. 전용선 통신: 두 지점 간의 안정적인 데이터 통신에 사용된다.
2. 라우터 간 통신: 네트워크 장비 간의 데이터 전송에 활용된다.

실생활 예시로 이해하기

1. Wi-Fi 연결 과정:

   1 2 3 4

   1. 노트북이 공유기를 발견 2. MAC 주소를 확인하여 연결 요청 3. 공유기가 응답하고 연결 수립 4. 데이터 교환 시작

2. 스마트폰 핫스팟:
   다른 기기와 연결될 때 MAC 주소를 통한 식별이 이루어진다.

문제 해결과 주의사항

일반적인 문제들과 해결 방법:

1. MAC 주소 충돌
2. 프레임 손실: 재전송 메커니즘을 통해 해결한다.

데이터링크 계층의 발전 방향

1. 속도 개선:
   새로운 이더넷 표준의 개발:
   - 10 Gigabit Ethernet
   - 40/100 Gigabit Ethernet

2. 보안 강화:
   MAC 주소 필터링, 포트 보안 등의 기술 발전.

3. 에너지 효율:
   그린 이더넷 기술의 발전:
   - Energy Efficient Ethernet (IEEE 802.3az)
   - 저전력 모드 지원

용어 정리

참고 및 출처

1. 주제의 분류 적절성

데이터 링크 계층(Data Link Layer)은 “Computer Science and Engineering > Computer Science Fundamentals > Networking Knowledge > Layered Network Models > OSI 7Layers” 분류에 정확히 부합한다. OSI 7계층의 2번째 계층으로, 네트워크 통신의 핵심 개념이자 실무적으로도 매우 중요한 계층이다[1][2][4].

2. 200자 요약

데이터 링크 계층은 OSI 7계층의 두 번째 계층으로, 물리 계층 위에서 동작하며 인접 노드 간 데이터를 프레임 단위로 전송한다. 프레이밍, MAC 주소 기반 주소 지정, 오류 검출·정정, 흐름 제어, 매체 접근 제어 등 로컬 네트워크 내 신뢰성 있는 데이터 전달을 담당한다[1][2][4][5].

3. 250자 내외 개요

데이터 링크 계층은 네트워크의 물리 계층과 네트워크 계층 사이에서 인접 노드 간 데이터의 신뢰성 있는 전송을 담당한다. 데이터를 프레임 단위로 캡슐화하고, MAC 주소를 이용해 목적지 지정, 오류 검출 및 정정, 흐름 제어, 충돌 감지 및 매체 접근 제어 등의 기능을 제공한다. 이 계층은 로컬 네트워크 내에서 데이터의 무결성과 효율적 전송을 보장하며, 이더넷, Wi-Fi 등 다양한 프로토콜에서 핵심 역할을 한다[1][2][4][5][6].

4. 핵심 개념

• 정의: 데이터 링크 계층은 인접 노드 간 데이터를 프레임 단위로 전송하며, 신뢰성 있는 데이터 전달을 위해 오류 검출, 정정, 흐름 제어, 매체 접근 제어를 담당한다[1][2][4][5][6].
• 프레이밍(Framing): 네트워크 계층의 패킷을 프레임 단위로 캡슐화해 전송[2][5][6].
• 주소 지정(Addressing): MAC 주소(물리 주소)를 사용해 출발지와 목적지 지정[4][5][6].
• 오류 제어(Error Control): 전송 중 발생한 오류를 검출 및 정정(CRC, 패리티 등)[5][13][19].
• 흐름 제어(Flow Control): 송수신 속도 차이로 인한 데이터 손실 방지[5][19].
• 매체 접근 제어(Media Access Control, MAC): 여러 노드가 공유 매체를 사용할 때 충돌 방지 및 접근 제어(CSMA/CD, CSMA/CA 등)[5][13].
• 하위 계층: LLC(Logical Link Control), MAC(Media Access Control) 두 개의 서브 계층으로 구성[1][2][4][7][13][20].

5. 상세 조사 및 정리

배경

• 물리 계층의 단순 비트 전송만으로는 신뢰성 확보가 어려워, 오류 검출·정정, 프레이밍, 주소 지정 등 기능 필요성 대두[1][2][4].

목적 및 필요성

• 인접 노드 간 데이터의 신뢰성, 무결성, 효율적 전달 보장
• 네트워크 내 충돌, 오류, 데이터 손실 방지[1][2][4][5][6]

주요 기능 및 역할

• 프레이밍, MAC 주소 지정, 오류 검출·정정, 흐름 제어, 매체 접근 제어, 충돌 감지 및 처리[1][2][4][5][6][13]

특징

• 로컬 네트워크 내 데이터 전송에 집중(프레임은 로컬 네트워크를 벗어나지 않음)
• 하드웨어 주소 기반, 신뢰성 및 효율성 중시[1][2][4][5]

핵심 원칙

• 신뢰성, 무결성, 효율성, 표준화, 상호운용성

주요 원리 및 작동 원리

• 네트워크 계층에서 받은 패킷을 프레임으로 캡슐화 → MAC 주소 지정 → 오류 검출 코드 추가 → 물리 계층으로 전송 → 수신 측에서 프레임 복원, 오류 확인, 상위 계층 전달[1][2][4][5][6][13]

다이어그램

1
2
3
4
5
6
7
8
9

[네트워크 계층(Packet)]
      ↓
[데이터 링크 계층(프레이밍, 주소, 오류 제어)]
      ↓
[물리 계층(비트 스트림)]
      ↓
[수신 측 데이터 링크 계층(프레임 복원, 오류 확인)]
      ↓
[네트워크 계층]

구조 및 아키텍처

필수 구성요소

선택 구성요소

구조 다이어그램

1
2
3
4
5
6
7

[상위 계층 데이터]
    ↓
[LLC 서브 계층]
    ↓
[MAC 서브 계층]
    ↓
[물리 계층]

원인, 영향, 탐지 및 진단, 예방·해결 방법

• 원인: 신호 감쇠, 충돌, 노이즈, MAC 주소 충돌, 프레임 손상 등[5][8][10]
• 영향: 데이터 손실, 전송 지연, 네트워크 혼잡, 보안 위협
• 탐지 및 진단: CRC, 패리티 체크, 네트워크 모니터링, 스니핑 툴
• 예방 및 해결: 오류 검출·정정 코드, 충돌 감지/회피(CSMA/CD, CSMA/CA), MAC 주소 관리, 보안 프로토콜 적용[10][15]

구현 기법

장점과 단점

도전 과제 및 해결책

• 충돌 및 혼잡: 고밀도 환경에서 충돌/혼잡 증가 → 고도화된 MAC 프로토콜, QoS 적용, 스위치 사용
• 보안 위협: MAC 스푸핑, ARP 스푸핑 등 → 포트 보안, 동적 ARP 검사, AI 기반 이상 탐지[10][15]
• 확장성: 대규모 네트워크에서의 효율적 관리 → SDN(Software Defined Networking) 적용, 자동화 관리[15][16]

분류에 따른 종류 및 유형

실무 적용 예시

활용 사례

상황 시나리오: 사무실 네트워크에서 프린터로 데이터 전송

• 시스템 구성: PC ↔ 스위치 ↔ 프린터 (이더넷 기반)
• Workflow: PC에서 프린터로 데이터 전송 요청 → 데이터 링크 계층에서 프레임 생성(MAC 주소 지정, 오류 검출 코드 추가) → 스위치가 프레임을 MAC 주소 기반으로 전달 → 프린터가 프레임 수신 및 오류 확인 후 데이터 처리
• 역할: 프레임 단위 전송, 오류 검출/정정, MAC 주소 기반 전달, 충돌 방지

실무에서 효과적으로 적용하기 위한 고려사항 및 주의할 점

최적화하기 위한 고려사항 및 주의할 점

8. 2025년 기준 최신 동향

9. 주제와 관련하여 주목할 내용

10. 앞으로의 전망

11. 하위 주제별 추가 학습 내용

12. 관련 분야 추가 학습 주제

용어 정리

참고 및 출처

• Data link layer - Wikipedia
• Data Link Layer Introduction - Tutorialspoint
• The OSI Model & The 7 Layers Explained - Forcepoint
• What is the data link layer in the OSI model? - TechTarget
• What are the Main Tasks of the Data Link Layer? - TUALCOM
• What is the Data Link Layer? - Lightyear.ai
• The Sub-Layers of the Data Link Layer - Baeldung
• Security Protocols in the Data Link Layer - LACNIC Blog
• Data Link Layer - Applied AI Course
• Flow and Error Control in Data Link Layer - Scaler Topics
• Data Link Layer Design Issues: An integral element of … - Wevolver
• [데이터 통신] Introduction To Data-Link Layer - 동현s토리

데이터 링크 계층(Data Link Layer)은 OSI 7계층 모델의 두 번째 계층으로, 물리 계층과 네트워크 계층 사이에서 데이터의 안정적이고 효율적인 전송을 담당합니다. 이 계층은 데이터를 프레임 단위로 나누어 전송하며, 오류 검출 및 수정, 흐름 제어, 매체 접근 제어 등의 기능을 수행합니다. 특히, MAC 주소를 활용한 물리 주소 지정과 충돌 방지 메커니즘을 통해 동일 네트워크 내에서의 통신을 관리합니다.

📌 1. 주제의 분류 적절성 평가

• 현재 분류: “Computer Science and Engineering” > “Computer Science Fundamentals” > “Networking Knowledge” > “Layered Network Models” > “OSI 7Layers”
• 평가 결과: 적절함. 데이터 링크 계층은 OSI 7계층 모델의 핵심 구성 요소로, 네트워크 계층과 물리 계층 사이에서 데이터 전송의 신뢰성과 효율성을 보장하는 역할을 합니다.

🧾 2. 요약 문장 (200자 내외)

데이터 링크 계층은 OSI 모델의 두 번째 계층으로, 물리 계층과 네트워크 계층 사이에서 데이터 프레임의 전송, 오류 검출 및 수정, 흐름 제어, 매체 접근 제어 등을 통해 안정적인 통신을 보장합니다.

🧭 3. 전체 개요 (250자 내외)

데이터 링크 계층은 OSI 7계층 모델에서 물리 계층과 네트워크 계층 사이의 인터페이스로, 데이터의 프레이밍, 오류 제어, 흐름 제어, 매체 접근 제어 등을 수행하여 동일 네트워크 내에서의 신뢰성 있는 데이터 전송을 보장합니다. 이 계층은 MAC 주소를 활용한 물리 주소 지정과 충돌 방지 메커니즘을 통해 네트워크의 효율성과 안정성을 향상시킵니다.

🧩 4. 핵심 개념

• 프레이밍(Framing): 상위 계층에서 받은 데이터를 프레임 단위로 나누어 전송하며, 각 프레임에는 헤더와 트레일러가 포함되어 데이터의 시작과 끝을 식별합니다.

• 물리 주소 지정(Physical Addressing): 프레임 헤더에 송신자와 수신자의 MAC 주소를 포함하여 동일 네트워크 내에서의 정확한 데이터 전달을 보장합니다.

• 오류 제어(Error Control): 전송 중 발생할 수 있는 비트 오류를 검출하고, 필요 시 재전송을 통해 데이터의 정확성을 유지합니다.

• 흐름 제어(Flow Control): 송신자와 수신자의 데이터 처리 속도를 조절하여 수신자의 버퍼 오버플로우를 방지합니다.

• 매체 접근 제어(Media Access Control): 공유 매체에서 여러 장치가 동시에 전송하려는 경우 충돌을 방지하고, 효율적인 매체 접근을 관리합니다.

🧱 5. 구조 및 아키텍처

데이터 링크 계층은 두 개의 하위 계층으로 구성됩니다:

5.1. 논리 링크 제어(LLC: Logical Link Control)

• 기능: 상위 계층과의 인터페이스를 제공하며, 다중 프로토콜 지원, 오류 검출, 흐름 제어 등을 수행합니다.

• 역할: 네트워크 계층과의 통신을 관리하고, 다양한 네트워크 프로토콜을 동일한 데이터 링크 계층에서 사용할 수 있도록 지원합니다.

5.2. 매체 접근 제어(MAC: Media Access Control)

• 기능: 물리 매체에 대한 접근 제어, 프레임의 주소 지정, 충돌 감지 및 회피 등을 수행합니다.

• 역할: 공유 매체에서 여러 장치가 효율적으로 통신할 수 있도록 매체 접근을 조정하고, 프레임의 전송 및 수신을 관리합니다.

🛠️ 6. 구현 기법

데이터 링크 계층에서 사용되는 주요 프로토콜과 그 특징은 다음과 같습니다:

✅ 7. 장점과 단점

🚧 8. 도전 과제 및 해결책

• 도전 과제: 무선 환경에서의 충돌 및 간섭 문제

  • 해결책: CSMA/CA와 같은 충돌 회피 메커니즘 도입([위키백과][1])

• 도전 과제: 보안 취약점 (예: MAC 스푸핑)

  • 해결책: MACsec과 같은 데이터 링크 계층 보안 프로토콜 적용([GeeksforGeeks][2], [위키백과][3])

📚 9. 분류에 따른 종류 및 유형

🧪 10. 실무 적용 예시

📈 11. 2025년 기준 최신 동향

🔍 12. 주제와 관련하여 주목할 내용

🔮 13. 앞으로의 전망

🔮 13. 앞으로의 전망 (계속)

📚 14. 하위 주제별 추가 학습 필요 항목

📖 15. 관련 분야 추가 학습 주제

📘 용어 정리

📎 참고 및 출처

• Cisco - OSI Layer 2: Data Link Layer 설명

• IEEE 802 LAN/MAN Standards Overview

• Ars Technica - Networking Layer Guide

• Wi-Fi Alliance - Wi-Fi 7 소개

• NIST - TSN Overview

다음은 데이터 링크 계층(Data Link Layer)에서 실무적으로 중요한 프레임 구조, 오류 제어 알고리즘, MAC 주소 기반 라우팅, 보안 프로토콜 적용 예시에 대한 심화 설명입니다.

🧱 1. 프레임 구조 (Frame Structure)

프레임은 데이터 링크 계층에서 전송되는 데이터의 기본 단위로, 주소 지정, 오류 검출, 동기화 등을 위해 구성됩니다. 프레임의 형식은 프로토콜에 따라 다르지만 일반적인 이더넷(Ethernet II) 프레임 구조는 다음과 같습니다.

📋 Ethernet II 프레임 구조

📌 프레임은 Layer 2 장비(스위치 등)에서 식별 및 전달 기준이 됨

🛠️ 2. 오류 제어 알고리즘 (Error Control Algorithms)

📌 주요 방식

🎯 Ethernet에서는 CRC 기반의 FCS(Frame Check Sequence) 방식 사용

📡 3. MAC 주소 기반 라우팅

💡 MAC 주소 기반 통신과 라우팅의 차이

📌 MAC 주소 기반 처리 흐름

• 스위치는 수신된 프레임의 MAC 주소를 기반으로 MAC 주소 테이블 (CAM Table) 에 등록된 포트로 프레임을 전달함

• 라우터는 MAC 주소를 보지 않고 IP 주소만 처리 → 다른 네트워크로 프레임 전달 시 MAC 주소는 바뀜

🧠 MAC 주소 라우팅의 실무 응용

• L2 Switching: 단일 브로드캐스트 도메인 내에서 MAC 주소 기반 전송

• ARP 프로토콜: IP → MAC 주소로 매핑하는 데이터 링크 계층 의존 프로토콜

🔐 4. 보안 프로토콜 적용 예시

🛡️ MACsec (IEEE 802.1AE)

MACsec은 데이터 링크 계층에서 동작하며, 이더넷 프레임 단위로 암호화, 무결성, 인증을 제공합니다.

🔄 적용 Workflow

1
2
3
4
5

1. 네트워크 장비 간 IEEE 802.1X 인증 수행
2. 세션 키 협상 후 MACsec 활성화
3. 각 프레임을 AES 기반으로 암호화
4. Integrity Check Value (ICV) 포함 전송
5. 수신 장비는 키로 복호화 후 ICV 확인

🧱 실무 적용 예

• 상황: 금융사 본사와 백오피스 간 고속 링크에 대한 보안 강화 필요

• 기술 스택: Cisco Catalyst 9000 + MACsec

• 효과: Layer 2 레벨에서 프레임 단위 보안으로, 성능 손실 없이 데이터 유출 방지

💡 결론 요약

• 프레임 구조는 데이터 링크 계층의 핵심이며, 전송 안정성을 위해 FCS와 같은 오류 검출 필드가 포함됨

• 오류 제어 알고리즘은 CRC가 대표적이며, MACsec 등의 보안 프로토콜과 연계되어 실무 적용됨

• MAC 주소 기반 라우팅은 스위칭 환경의 기본이지만, 상위 계층 라우팅과 구분하여 이해해야 함

• MACsec은 데이터 링크 계층 보안의 핵심 기술로, 고속 환경에서도 암호화된 통신을 가능하게 함

데이터 링크 계층(Data Link Layer)에 대한 조사를 시작하겠습니다. 먼저 최신 정보를 검색하여 체계적으로 정리해드리겠습니다.

이제 조사한 내용을 바탕으로 데이터 링크 계층(Data Link Layer)에 대한 체계적인 정리를 해드리겠습니다.

데이터 링크 계층 (Data Link Layer) 전체 조사 보고서

1. 주제 분류의 적절성

제시된 분류 “Computer Science and Engineering” > “Computer Science Fundamentals” > “Networking Knowledge” > “Layered Network Models” > “OSI 7Layers"는 데이터 링크 계층의 성격과 위치를 정확히 반영하고 있습니다. 데이터 링크 계층은 OSI 7계층 모델의 2계층으로, 네트워킹 지식의 기본이 되는 계층 모델의 핵심 구성 요소이므로 분류가 매우 적절합니다.

2. 요약 설명 (200자 내외)

데이터 링크 계층은 OSI 7계층 모델의 2계층으로, 인접한 장치 간 신뢰성 있는 데이터 전송을 담당합니다. MAC 주소를 사용하여 프레임 단위로 데이터를 전송하며, 오류 검출, 흐름 제어, 접근 제어 기능을 수행합니다. 이더넷 프로토콜과 스위치가 대표적인 구현 기술입니다.

3. 전체 개요 (250자 내외)

데이터 링크 계층(Data Link Layer)은 OSI 모델의 2계층으로, 물리 계층 위에서 동작하며 인접한 네트워크 노드 간의 신뢰성 있는 데이터 전송을 제공합니다. MAC 주소를 통한 주소 지정, 프레임 구성, 오류 검출 및 수정, 접근 제어 등의 기능을 수행하며, 이더넷 프로토콜과 스위치를 통해 구현됩니다. LLC와 MAC 두 개의 부계층으로 구성되어 있습니다.

4. 핵심 개념

프레임 (Frame)

• 데이터 링크 계층에서 사용하는 데이터 전송 단위
• 헤더, 페이로드(데이터), 트레일러로 구성
• 물리적 전송을 위한 구조화된 데이터 패키지

MAC 주소 (Media Access Control Address)

• 네트워크 인터페이스의 고유 물리적 주소
• 48비트(6바이트) 길이의 16진수 주소
• 전 세계적으로 유일한 식별자 역할

이더넷 (Ethernet)

• LAN 환경에서 가장 널리 사용되는 데이터 링크 계층 프로토콜
• CSMA/CD 방식으로 충돌 감지 및 제어
• IEEE 802.3 표준으로 정의

스위치 (Switch)

• 데이터 링크 계층에서 동작하는 네트워크 장비
• MAC 주소 테이블을 통한 지능적 프레임 전송
• 충돌 도메인 분리 및 전이중 통신 지원

5. 주요 내용 조사

배경

데이터 링크 계층은 1970년대 말 OSI 모델 개발 과정에서 물리 계층과 네트워크 계층 사이의 중간 역할을 담당하는 계층으로 정의되었습니다. 초기 네트워크에서 발생하는 전송 오류와 충돌 문제를 해결하고, 물리적으로 연결된 장치들 간의 신뢰성 있는 통신을 보장하기 위해 설계되었습니다.

목적 및 필요성

• 신뢰성 있는 데이터 전송: 물리 계층에서 발생하는 오류 검출 및 수정
• 주소 지정: MAC 주소를 통한 인접 장치 식별
• 접근 제어: 공유 매체에서의 충돌 방지 및 접근 조정
• 프레이밍: 비트 스트림을 의미 있는 프레임으로 구성
• 흐름 제어: 송신자와 수신자 간의 데이터 전송 속도 조절

주요 기능 및 역할

1. 프레이밍 (Framing)

• 상위 계층에서 전달받은 데이터를 프레임 단위로 캡슐화
• 프레임 시작과 끝을 표시하는 구분자 추가
• 헤더와 트레일러를 통한 제어 정보 첨부

2. 오류 제어 (Error Control)

• 오류 검출: CRC, 체크섬 등을 통한 전송 오류 발견
• 오류 수정: 간단한 오류의 경우 자동 수정
• 재전송 요청: 오류 발견 시 재전송 요청

3. 흐름 제어 (Flow Control)

• 송신자와 수신자 간의 데이터 전송 속도 조절
• 수신자 버퍼 오버플로우 방지
• Stop-and-Wait, Sliding Window 등의 기법 사용

4. 접근 제어 (Access Control)

• 공유 매체에서의 충돌 방지
• CSMA/CD, CSMA/CA 등의 매체 접근 제어 방식
• 토큰 링, 이더넷 등의 구현

특징

• Point-to-Point 전송: 직접 연결된 인접 노드 간 통신
• 물리 주소 사용: MAC 주소를 통한 하드웨어 수준 주소 지정
• 프레임 기반: 고정 크기 또는 가변 크기 프레임 사용
• 오류 처리: 검출된 오류 프레임 폐기 또는 수정
• 투명성: 상위 계층에 하위 물리적 세부사항 은폐

핵심 원칙

1. 신뢰성 (Reliability): 오류 없는 데이터 전송 보장
2. 효율성 (Efficiency): 최적의 대역폭 활용
3. 공정성 (Fairness): 모든 노드에 공평한 매체 접근 기회 제공
4. 투명성 (Transparency): 상위 계층에서 물리적 세부사항 은폐

주요 원리 및 작동 원리

데이터 전송 과정

1
2

상위 계층 데이터 → 프레이밍 → MAC 주소 추가 → 오류 검출 코드 추가 → 물리 계층 전송
수신: 물리 계층 수신 → 오류 검사 → 프레임 분석 → 주소 확인 → 상위 계층 전달

스위치 동작 원리

1
2
3
4
5

1. Learning: 수신 프레임의 출발지 MAC 주소 학습
2. Flooding: 목적지 MAC 주소를 모르는 경우 모든 포트로 전송
3. Forwarding: MAC 테이블에 있는 주소로 해당 포트에만 전송
4. Filtering: 같은 세그먼트 내 통신 차단
5. Aging: 일정 시간 후 MAC 테이블 엔트리 삭제

구조 및 아키텍처

필수 구성요소

1. LLC (Logical Link Control) 부계층

• 기능: 상위 계층과의 인터페이스 제공, 흐름 제어, 오류 제어
• 역할: 프로토콜 식별, 다중화, 오류 복구
• 표준: IEEE 802.2

2. MAC (Media Access Control) 부계층

• 기능: 물리적 매체 접근 제어, 주소 지정
• 역할: 프레임 생성, MAC 주소 관리, 충돌 감지
• 표준: IEEE 802.3 (이더넷), 802.11 (Wi-Fi)

3. 이더넷 프레임 구조

• 프리앰블 (Preamble): 7바이트, 동기화 신호
• SFD (Start Frame Delimiter): 1바이트, 프레임 시작 표시
• 목적지 MAC 주소: 6바이트
• 출발지 MAC 주소: 6바이트
• 이더넷 유형/길이: 2바이트, 상위 프로토콜 식별
• 데이터: 46-1500바이트
• FCS (Frame Check Sequence): 4바이트, CRC 오류 검출

4. 스위치 구조

• MAC 주소 테이블: 포트와 MAC 주소 매핑 정보
• 버퍼 메모리: 프레임 임시 저장
• 포워딩 엔진: 프레임 전송 결정 및 실행
• 포트 인터페이스: 물리적 연결 관리

선택 구성요소

• VLAN 태그: 가상 LAN 구분을 위한 추가 헤더
• QoS 마킹: 서비스 품질 관리를 위한 우선순위 표시
• 보안 확장: 802.1X 인증, MACsec 암호화

구현 기법

1. 이더넷 (Ethernet)

• 정의: IEEE 802.3 표준 기반의 유선 LAN 기술
• 구성: CSMA/CD 매체 접근 제어, 프레임 기반 전송
• 목적: 근거리 네트워크에서 효율적인 데이터 전송
• 실제 예시:
  • 시스템 구성: PC → 스위치 → 서버
  • 시나리오: 사무실 LAN 환경에서 파일 서버 접근

2. 무선 LAN (Wi-Fi)

• 정의: IEEE 802.11 표준 기반의 무선 네트워크 기술
• 구성: CSMA/CA 충돌 회피, 무선 매체 접근 제어
• 목적: 이동성과 편의성을 제공하는 무선 네트워킹
• 실제 예시:
  • 시스템 구성: 노트북 → 무선 AP → 인터넷
  • 시나리오: 카페에서 무선 인터넷 접속

3. PPP (Point-to-Point Protocol)

• 정의: 두 네트워크 노드 간 직접 연결을 위한 프로토콜
• 구성: 링크 제어 프로토콜, 네트워크 제어 프로토콜
• 목적: WAN 연결에서 신뢰성 있는 점대점 통신
• 실제 예시:
  • 시스템 구성: 라우터 ↔ ISP 라우터
  • 시나리오: 전용선을 통한 지점 간 연결

장점과 단점

도전 과제

1. MAC 주소 테이블 오버플로우

• 설명: 제한된 MAC 테이블 크기로 인한 성능 저하
• 해결책: 효율적인 에이징 정책, 테이블 크기 최적화

2. 브로드캐스트 스톰

• 설명: 과도한 브로드캐스트 트래픽으로 인한 네트워크 마비
• 해결책: VLAN 분할, 브로드캐스트 제한 정책

3. 루핑 문제

• 설명: 중복 경로로 인한 프레임 순환
• 해결책: 스패닝 트리 프로토콜(STP), RSTP 구현

4. 보안 위협

• 설명: MAC 스푸핑, ARP 스푸핑 등의 공격
• 해결책: 포트 보안, DHCP 스누핑, DAI 구현

분류에 따른 종류 및 유형

실무 적용 예시

활용 사례

시나리오: 중소기업 사무실 네트워크 구축

시스템 구성

• 코어 스위치 1대 (24포트 기가비트)
• 액세스 스위치 2대 (각 층별 배치)
• 무선 AP 3대 (Wi-Fi 커버리지)
• 서버 2대 (파일 서버, 웹 서버)
• PC 20대 (직원용)

시스템 구성 다이어그램

1
2
3

인터넷 ← 방화벽 ← 코어 스위치 ← 액세스 스위치 ← PC들
                      ↓
                   서버들 + 무선 AP들

활용 사례 Workflow

1. 초기 설정: 스위치 전원 투입, MAC 테이블 초기화
2. 장비 연결: PC, 서버, AP를 액세스 스위치에 연결
3. MAC 학습: 첫 통신 시 각 장비의 MAC 주소 자동 학습
4. 정상 운영: 학습된 MAC 테이블 기반으로 효율적 통신
5. 관리 및 유지보수: VLAN 설정, 보안 정책 적용

데이터 링크 계층의 역할

• 프레임 전송: 이더넷 프레임을 통한 데이터 전송
• MAC 주소 관리: 각 장비의 물리적 주소 기반 통신
• 스위칭: MAC 테이블을 통한 지능적 프레임 전송
• 오류 제어: FCS를 통한 프레임 무결성 검증
• 접근 제어: 포트 보안, VLAN을 통한 접근 제어

실무 적용 고려사항 및 주의점

최적화 고려사항 및 주의점

기타 사항

관련 표준

• IEEE 802.3 (이더넷)
• IEEE 802.11 (무선 LAN)
• IEEE 802.1Q (VLAN)
• IEEE 802.1X (네트워크 접근 제어)

주요 프로토콜

• ARP (Address Resolution Protocol)
• STP/RSTP (Spanning Tree Protocol)
• LLDP (Link Layer Discovery Protocol)

8. 2025년 기준 최신 동향

9. 주목할 내용

10. 앞으로의 전망

11. 하위 주제 학습 내용

12. 추가 학습 내용

용어 정리

참고 및 출처

• 네트워크 기초 - 데이터 링크 계층
• OSI 7계층 - 2계층 데이터 링크 계층
• 데이터 링크 계층 - 위키백과
• Windows 네트워크 아키텍처 - Microsoft Learn
• OSI 7계층 - IT위키
• 이더넷 - 위키백과
• MAC 주소 구조 분석
• 스위치 포워딩 테이블 - 루바루바의 엣지있는 네트워크 이야기
• 이더넷 프레임 구조 분석 - HiSEON
• 스위칭과 라우팅 - NETMANIAS
• The MAC Address Table - Cisco Press
• VLAN MAC 주소 구성 지원 - Cisco
• NIA 2025년 12대 디지털 트렌드
