OSI 7 계층 (Open Systems Interconnection Reference Model)

아래는 “OSI 7 계층(Open Systems Interconnection Reference Model)” 주제에 대한 네 부분으로 구성된 체계적 조사 결과입니다.

1. 요약 및 개요

태그
OSI-7-Layer, Network-Architecture, Protocol-Stack, Communication-Model

분류 계층 구조 분석
“Computer Science and Engineering” > “Systems and Infrastructure” > “Network and Communication” > “Layered Network Models” 아래에 “OSI 7 계층”을 포함하는 것은 매우 적절합니다.
근거: OSI 7계층은 네트워크 통신의 표준 참조 모델로, 네트워크 및 통신 시스템의 설계, 구현, 운영, 문제 해결에 핵심적인 역할을 하며, 계층형 네트워크 모델의 대표적 사례이기 때문입니다13.

요약 문장 (200자 내외)
OSI 7계층은 네트워크 통신 과정을 기능별로 7개 계층으로 분리해 각 계층이 명확한 역할을 수행하도록 설계한 국제 표준 모델로, 호환성과 문제 해결, 학습 및 표준화에 큰 기여를 합니다14.

전체 개요 (250자 내외)
OSI 7계층 모델은 국제표준화기구(ISO)가 제정한 네트워크 통신 표준 참조 모델로, 통신 과정을 7개 계층으로 분리해 각 계층이 독립적이고 명확한 역할을 수행하도록 설계했습니다. 이는 네트워크 설계, 구현, 문제 해결, 교육 등에 표준화와 효율성을 제공하며, 실제 프로토콜 개발과 장비 호환성의 기준이 됩니다.

2. 핵심 개념 및 실무 구현 요소

핵심 개념

• OSI 7계층(Open Systems Interconnection Reference Model): 네트워크 통신 과정을 7개 계층(물리, 데이터링크, 네트워크, 전송, 세션, 표현, 응용)으로 분리해 각 계층이 독립적으로 역할을 수행하는 구조13.
• 계층별 역할: 각 계층은 하위 계층의 서비스를 이용하며, 상위 계층에 서비스를 제공함.
• 표준화 및 모듈화: 계층별 표준 프로토콜과 인터페이스를 제공해 호환성과 유지보수성을 높임.
• 문제 해결 용이: 계층별로 문제를 분리해 해결할 수 있음.

실무 구현 요소

• 프로토콜: 각 계층에서 사용하는 통신 규약(예: HTTP, TCP, IP, Ethernet 등)3[6].
• 네트워크 장비: 계층별로 동작하는 장비(예: 허브, 스위치, 라우터 등).
• 소프트웨어 스택: 운영체제, 네트워크 드라이버, 애플리케이션 등 각 계층을 구현하는 소프트웨어.
• 인터페이스 및 서비스: 계층 간 데이터 전달과 서비스 제공을 위한 명확한 인터페이스.

3. 상세 조사

1. 핵심 개념 (이론 및 실무)

OSI 7계층은 네트워크 통신 과정을 7개 계층으로 분리해 각 계층이 독립적이고 명확한 역할을 수행하도록 설계한 국제 표준 모델입니다. 각 계층은 하위 계층의 서비스를 이용하며, 상위 계층에 서비스를 제공합니다13.

2. 배경

초기 네트워크는 벤더별로 독자적인 구조를 사용해 호환성 문제가 심각했습니다. 이를 해결하기 위해 국제표준화기구(ISO)가 OSI 7계층 모델을 제정했으며, 1984년에 공식 발표되었습니다1[7].

3. 목적 및 필요성

• 호환성 및 표준화: 다양한 시스템과 장비 간 통신을 가능하게 함.
• 모듈화 및 유지보수: 계층별로 독립적으로 설계되어 유지보수와 업그레이드가 용이함.
• 문제 해결 용이성: 계층별로 문제를 분리해 해결할 수 있음8[9].

4. 주요 기능 및 역할

5. 특징

• 모듈화: 각 계층은 독립적으로 설계되어 변경이 용이함.
• 표준화: 계층별로 표준 프로토콜과 인터페이스를 제공함.
• 문제 해결 용이: 계층별로 문제를 분리해 해결할 수 있음.
• 확장성: 새로운 기술을 계층별로 통합 가능2[10].

6. 핵심 원칙

• 계층별 독립성: 각 계층은 독립적으로 설계 및 구현됨.
• 명확한 인터페이스: 계층 간 명확한 인터페이스를 통해 상호작용.
• 표준화: 계층별로 표준 프로토콜과 서비스를 제공함.
• 확장성: 새로운 기술을 계층별로 통합 가능2[7].

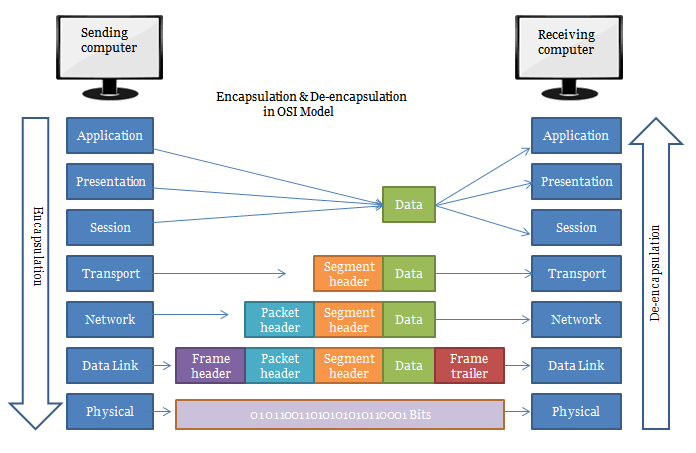

7. 주요 원리 및 작동 원리

주요 원리

• 데이터 캡슐화/디캡슐화: 상위 계층에서 하위 계층으로 내려가며 데이터에 헤더를 추가(캡슐화), 수신측에서는 반대로 헤더를 제거(디캡슐화)[8][11][12].
• 계층별 서비스 제공: 각 계층은 하위 계층의 서비스를 이용해 상위 계층에 서비스를 제공함.

작동 원리 다이어그램 (텍스트 기반)

1
2
3
4
5
6

[송신측]
Application → Presentation → Session → Transport → Network → Data Link → Physical
(캡슐화: 헤더 추가)
[수신측]
Physical → Data Link → Network → Transport → Session → Presentation → Application
(디캡슐화: 헤더 제거)

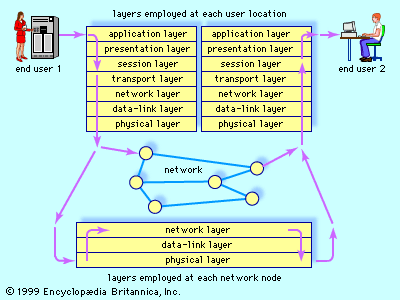

8. 구조 및 아키텍처, 구성 요소

구조 및 아키텍처 다이어그램 (텍스트 기반)

1
2
3
4
5
6
7
8

[OSI 7계층]
7. Application (응용 계층)
8. Presentation (표현 계층)
9. Session (세션 계층)
10. Transport (전송 계층)
11. Network (네트워크 계층)
12. Data Link (데이터링크 계층)
13. Physical (물리 계층)

구성 요소 및 역할

9. 구현 기법

10. 장점

11. 단점과 문제점 및 해결방안

12. 도전 과제

13. 분류 기준에 따른 종류 및 유형

14. 실무 사용 예시

15. 활용 사례

사례: 웹 서비스 통신

• 시스템 구성: 클라이언트(웹 브라우저), 서버(웹 서버), 네트워크 장비(라우터, 스위치 등)
• Workflow:
  1. 클라이언트에서 HTTP 요청 생성
  2. OSI 7계층을 따라 데이터 캡슐화
  3. 네트워크를 통해 서버로 전송
  4. 서버에서 계층별로 데이터 디캡슐화
  5. 웹 서버가 요청 처리 후 응답 반환
• 역할: 각 계층별로 데이터 전송, 주소 지정, 라우팅, 신뢰성 보장 등 담당
• 다이어그램 (텍스트 기반)

1
2

[클라이언트] ──(HTTP 요청)──> [OSI 7계층] ──> [네트워크] ──> [서버]
         └─(응답)───────────────────────────────────────────────┘

• 차이점: OSI는 이론적 표준, TCP/IP는 실무적 표준으로 사용됨[3]13.

16. 구현 예시 (Python)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

# 간단한 TCP 클라이언트 예시 (OSI 7계층 중 전송 계층 반영)
import socket

HOST = '127.0.0.1'
PORT = 65432

with socket.socket(socket.AF_INET, socket.SOCK_STREAM) as s:
    s.connect((HOST, PORT))
    s.sendall(b'Hello, OSI 7 layer model!')
    data = s.recv(1024)
print('Received:', data.decode())

17. 실무에서 효과적으로 적용하기 위한 고려사항 및 주의할 점

18. 최적화하기 위한 고려사항 및 주의할 점

4. 기타 사항

주목할 내용

반드시 학습해야 할 내용

용어 정리

참고 및 출처

• OSI 7계층 파헤치기 / OSI 7계층이란 / 계층별 역할, 기능 - mundol-colynn1
• OSI 7계층의 배경과 과정 - 네이버 블로그[8]
• OSI 7계층 - 위키원2
• OSI 7계층이란? - 테크연[11]
• OSI 7계층 핵심 정리 - velog3
• OSI 7계층과 TCP/IP 계층 구조 - 이게 왜 안되지[6]
• OSI 7계층(ISO Standard 7498) - Rubisco’s Programming Note[14]
• 네트워크 기본 용어 - OSI 7계층 - teon98[15]
• OSI 7계층 - FE 훈딩의 개발일지[16]



🏷️ 1. Tags

1

OSI-Model, Network-Layers, Layered-Architecture, Protocol-Stack

2. 분류 계층 구조 분석

“Computer Science and Engineering > Systems and Infrastructure > Network and Communication > Layered Network Models > OSI 7 계층"의 계층은 적절하며, OSI 모델은 네트워크 프로토콜과 장비 간의 상호 운용성, 추상화, 문제 해결을 위한 표준 프레임워크로 기능하므로 가장 적합한 위치입니다 (techtarget.com).

3. 200자 요약

OSI 7계층은 물리층부터 응용층까지 통신 기능을 7개 계층으로 분리하여 역할을 명확하게 정의합니다. 캡슐화, 추상화, 인터페이스 기반 설계로 상호 운용성과 문제 추적이 용이하며, 교육과 네트워크 설계의 기준 모델로 활용됩니다 .

4. 250자 개요

Open Systems Interconnection(OSI) 7계층 모델은 ISO가 1984년 제정한 네트워크 참조 모델로, 복잡한 통신을 계층 구조로 분해하여 모듈화, 표준화, 추상화를 추구합니다. 각 계층은 고유 기능과 PDU를 가지며, 캡슐화/디캡슐화를 통해 데이터가 물리적 매체를 통해 전달되고, 네트워크 설계, 운영, 보안, 트러블슈팅 등의 실무적 기준점을 제공합니다. 비록 TCP/IP 모델이 실무에서는 주류지만, OSI는 여전히 교육과 개념적 설계에 필수적인 틀로 활용됩니다 (aws.amazon.com).

5. 핵심 개념

• 계층화(Layering): 기능별 역할 분리 및 독립적 설계
• 캡슐화/디캡슐화: 하위 계층으로 PDU 변환 및 재조립
• 추상화 및 모듈화: 상/하위 계층 간 인터페이스만 인지
• PDU 단위: 비트, 프레임, 패킷, 세그먼트, 데이터
• 상호운용성 표준: ISO/ITU 등 표준 기반
• 오류 격리 및 문제 해결: 계층별로 장애 분석
• 교육 도구: 네트워크 개념 이해 촉진

5.1 실무 구현 요소

• 스위치, 라우터, NIC (물리/데이터링크 계층)
• IP/TCP/UDP 소프트웨어 스택 (네트워크/전송)
• TLS, JSON/XML 라이브러리 (프레젠테이션/응용)
• 세션 관리 라이브러리 (세션 계층)
• Wireshark, tcpdump (PDU 캡처 및 분석)

6. 배경, 목적, 필요성 및 구조/아키텍처

OSI 모델의 역사와 요구, 계층 구조를 다음에 계속 정리해드릴게요.

6. 배경, 목적 및 필요성 (Background, Purpose & Necessity)

✅ 배경 (Background) OSI 모델은 1970년대 말, ARPANET, CYCLADES 등의 다양한 네트워크 시스템 간 상호 운용성을 확보하기 위해 ISO와 ITU‑T(당시 CCITT)가 주도하여 개발되었습니다. 1984년 ISO 7498/X.200 표준으로 제정되었으며, 복잡한 네트워크 기능을 7계층으로 분리·정의하여 통신 프로토콜 간 상호 협업 기반을 마련했습니다 (en.wikipedia.org).

✅ 목적 및 필요성 (Purpose & Necessity)

• 상호운용성: 서로 다른 벤더 및 시스템이 호환되도록 표준화된 계층 구조를 제공
• 추상화: 하위 계층 세부 구현을 몰라도 상위 계층 구성 가능
• 문제 격리 및 분석: 계층별로 문제 원인 식별 및 해결 가능
• 교육 및 설계 기준: 네트워크 설계 및 운영에 일관된 기준 제공

7. 구조 및 아키텍처 + 구성 요소 (Architecture & Components)

OSI 7계층 구조 및 PDU

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

┌─────────────────┐ 최고의 계층: 응용 (Application) – PDU: Data
│ 7. 애플리케이션│
├─────────────────┤
│ 6. 표현층      │ 인코딩, 암호화, 압축
├─────────────────┤
│ 5. 세션층      │ 세션 관리, 동기화
├─────────────────┤
│ 4. 전송층      │ TCP/UDP – 세그먼트
├─────────────────┤
│ 3. 네트워크층   │ IP – 패킷, 라우팅
├─────────────────┤
│ 2. 데이터링크층 │ MAC/프레임 – 오류 검출
├─────────────────┤
│ 1. 물리층      │ 비트, 전기/광/무선 신호
└─────────────────┘

구성 요소

선택 구성 요소(프록시, 방화벽 등)는 주 계층에 부가적 기능 제공.

8. 주요 원리 및 작동 원리 (Key Principles & Operational Flow)

주요 원리 (Principles)

• 캡슐화/디캡슐화: PDU 단위로 계층 간 헤더 추가/제거
• 모듈 기반 설계: 계층별 책임 분리, 상호 무관한 구현
• 피어 투 피어 통신: 동일 계층 엔티티 간 PDU 교환

작동 원리 (Operational Flow)

sequenceDiagram
  App1->>Transport1: Data → Segment
  Transport1->>Network1: Segment → Packet
  Network1->>DataLink1: Packet → Frame
  DataLink1->>Physical1: Frame → Bit Stream
  Physical1-->>Physical2: 전송
  Physical2->>DataLink2: 비트 → Frame
  ... 디캡슐화 역순 진행 ...
  Transport2->>App2: 최종 Data

9. 구현 기법 (Implementation Techniques)

• 소켓 API (BSD/WinSock): 전송 계층 접근
• 캡처 및 분석: Wireshark, tcpdump를 통한 실습
• 장비 구성 및 스위치·라우터 설정
• TLS Termination 및 VPN 게이트웨이: 표현층 보안 구현

10. 장점 (Advantages)

11. 단점 및 문제점 + 해결 방안

단점

문제점

12. 도전 과제 (Challenges)

• SDN/오버레이 네트워킹: 계층 모델 재정의 필요 (linkedin.com)
• 계층 경계 암호화: HTTPS, TLS/QUIC 시 계층 경계 파악이 어렵고 보안 정책 혼선
• 프레임워크 실무 불일치: OSI vs TCP/IP의 학습/운영 갭

13. 분류 기준에 따른 유형 (Classification)

14. 실무 사용 예시 (Use-Cases)

15–17 빠르게 요청해 주세요

(활용 사례, 코드 예시, 최적화 고려사항, 주목 주제, 학습 필수 내용 등)

용어 정리

참고 및 출처

• ISO 7498/X.200 표준 (en.wikipedia.org, blog.domotz.com)
• 장단점 요약 – Tutorialspoint, TechTarget, ComputerNetworkingNotes (tutorialspoint.com)
• Protocol Wars – 역사적 참고 (en.wikipedia.org)

🛠 다음 단계로 “활용 사례 + 코드 구현 예시” 또는 다른 심화 항목 요청하시면 즉시 작성합니다.

다음은 16. 활용 사례, 17. 구현 예시, 18. 최적화 고려사항 및 주의점, 그리고 19. 고려 주제 정리, 20. 학습 필수 항목을 포함한 마무리 내용입니다.

16. ✅ 활용 사례 (Case Study)

A. HTTP 서버와 TLS 프록시 연동

• 시스템 구성:

graph LR
  Client --> TLSProxy[TLS Termination Proxy (App+Presentation)]
  TLSProxy --> WebServer[HTTP Server (Transport+Network)]
  WebServer --> DB

• 역할:

  • TLS 프록시: 표현층(6)에서 TLS를 종료하고 평문 HTTP로 변환.
  • HTTP 서버: 응용층(7) 로직 수행, 데이터베이스와 상호작용.

• Workflow:

  1. 클라이언트 → TLS 프록시로 HTTPS 요청.
  2. TLSProxy: TLS 종료 후 HTTP로 변환.
  3. HTTP 서버 처리 → DB 결과 송신.
  4. TLS 재암호화하여 클라이언트 전달.

• 비교:

  • TLS 종결 구성 없이 앱에서 직접 TLS 처리 시 성능 저하와 구현 복잡성 증가.
  • 프록시 활용 시 계층 기능 분리 → 코드 단순화 + 리소스 최적화.

17. 🔧 구현 예시 (Python 소켓 + SSL)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

# tls_proxy.py
import socket, ssl

LISTEN_ADDR = ('0.0.0.0', 8443)
TARGET_ADDR = ('127.0.0.1', 8080)

context = ssl.create_default_context(ssl.Purpose.CLIENT_AUTH)
context.load_cert_chain(certfile='cert.pem', keyfile='key.pem')

with socket.socket() as sock:
    sock.bind(LISTEN_ADDR)
    sock.listen(5)
    with context.wrap_socket(sock, server_side=True) as ss:
        conn, addr = ss.accept()
        data = conn.recv(4096)
        # HTTP 프록시 전송
        with socket.create_connection(TARGET_ADDR) as upstream:
            upstream.sendall(data)
            resp = upstream.recv(4096)
            conn.sendall(resp)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

# web_server.py
from http.server import HTTPServer, BaseHTTPRequestHandler

class Handler(BaseHTTPRequestHandler):
    def do_GET(self):
        self.send_response(200)
        self.end_headers()
        self.wfile.write(b'Hello from HTTP server!')

HTTPServer(('0.0.0.0', 8080), Handler).serve_forever()

• 포인트:

  • tls_proxy.py는 표현(Presentation) 계층 역할, 암호화/복호화 처리.
  • web_server.py는 응용 계층 처리, 백엔드 로직 담당.

18. 최적화 고려사항 및 주의할 점

19. 🧠 주목 주제 정리

20. 📘 학습 필수 항목

✅ 요약

• 활용 사례에서는 TLS Termination Proxy가 표현 계층 역할을 분리하여 보안과 성능을 동시에 개선하였습니다.
• 코드 예시는 Python 소켓 및 SSL 라이브러리를 사용하며 계층별 책임을 분명히 구현했습니다.
• 최적화 고려사항에서는 TLS 인증서 갱신, 비동기 처리, 보안 내재화 등을 권장합니다.
• 주목 주제와 학습 필수 항목은 향후 계층 모델 이해와 응용에 도움되는 분야로 구성되었습니다.

더 심화된 구현이나 WebSocket, QUIC, UDP/QUIC 기반 구조 등의 추가 요청 있으시면 언제든지 도와드리겠습니다!

OSI 7계층 (Open Systems Interconnection Reference Model)에 대해 체계적으로 조사하고 분석해드리겠습니다.이제 OSI 7계층에 대한 포괄적인 분석을 제공하겠습니다.

태그 및 분류

제안 태그

Network-Model, Layered-Architecture, Communication-Protocol, Network-Standards

주제 분류 분석

제시된 카테고리 “Computer Science and Engineering” > “Systems and Infrastructure” > “Network and Communication” > “Layered Network Models"는 적절합니다. OSI 모델은 네트워크 통신의 계층적 접근법을 제공하는 참조 모델로서, 컴퓨터 과학의 시스템 설계 영역에서 네트워크 통신을 체계화한 표준 프레임워크입니다.

요약

OSI 7계층 모델은 네트워크 통신을 물리층부터 응용층까지 7개 계층으로 체계화한 ISO 표준 참조 모델로, 서로 다른 시스템 간의 상호 운용성을 보장하고 네트워크 문제 해결 및 설계에 공통 언어를 제공합니다.

개요

OSI(Open Systems Interconnection) 7계층 모델은 1984년 국제표준화기구(ISO)에서 발표한 네트워크 통신의 개념적 프레임워크입니다. 복잡한 네트워크 통신을 물리층, 데이터링크층, 네트워크층, 전송층, 세션층, 표현층, 응용층의 7개 추상화 계층으로 분리하여 각 계층의 독립적 개발과 표준화를 가능하게 합니다.

1. 핵심 개념

OSI 7계층 모델의 핵심 개념들을 이론과 실무 관점에서 분석하겠습니다.

계층화 원칙 (Layering Principle)

• 모듈화: 각 계층은 독립적인 기능을 수행하며 상하 계층과만 상호작용
• 추상화: 하위 계층의 복잡성을 상위 계층에서 은닉
• 캡슐화: 각 계층에서 고유한 헤더/푸터 추가

피어 투 피어 통신 (Peer-to-Peer Communication)

• 동일 계층 간 논리적 통신
• 프로토콜 데이터 단위(PDU) 교환
• 계층별 독립적 프로토콜 동작

서비스 액세스 포인트 (Service Access Point)

• 계층 간 인터페이스 정의
• 서비스 데이터 단위(SDU) 전달
• 계층별 서비스 제공

실무 구현 요소

1. 프로토콜 스택 구현

   • 운영체제 네트워크 드라이버
   • 하드웨어 추상화 계층
   • 프로토콜 처리 엔진

2. 네트워크 인터페이스

   • NDIS (Network Driver Interface Specification)
   • ODI (Open Data-Link Interface)
   • 소켓 API

3. 성능 최적화

   • 계층 간 최적화
   • 프로토콜 오프로딩
   • 제로카피 네트워킹

2. 배경 및 역사

개발 배경

1970년대 후반, 다양한 컴퓨터 네트워킹 방법들이 경쟁하면서 상호 운용성 문제가 심화되었습니다. IBM의 SNA(Systems Network Architecture), DEC의 DECnet 등 벤더별 독점 표준이 난립하여 네트워크 통합의 필요성이 대두되었습니다.

목적 및 필요성

• 상호 운용성: 서로 다른 벤더의 시스템 간 통신 가능
• 표준화: 네트워크 통신을 위한 공통 언어 제공
• 모듈화: 복잡한 네트워크 기능을 관리 가능한 단위로 분해
• 교육 도구: 네트워크 개념 이해를 위한 체계적 프레임워크

3. 주요 기능 및 역할

각 계층별 주요 기능을 다이어그램으로 표현하겠습니다.

graph TD
    A[응용층 Layer 7<br/>Application Layer] --> |서비스 요청| B[표현층 Layer 6<br/>Presentation Layer]
    B --> |데이터 변환| C[세션층 Layer 5<br/>Session Layer]
    C --> |세션 관리| D[전송층 Layer 4<br/>Transport Layer]
    D --> |신뢰성 보장| E[네트워크층 Layer 3<br/>Network Layer]
    E --> |라우팅| F[데이터링크층 Layer 2<br/>Data Link Layer]
    F --> |프레임 전송| G[물리층 Layer 1<br/>Physical Layer]

    A1[HTTP, FTP, SMTP, DNS] -.-> A
    B1[암호화, 압축, 포맷변환] -.-> B
    C1[세션 설정/해제, 동기화] -.-> C
    D1[TCP, UDP, 포트 관리] -.-> D
    E1[IP, ICMP, 라우터] -.-> E
    F1[Ethernet, Wi-Fi, 스위치] -.-> F
    G1[케이블, 허브, 신호] -.-> G

계층별 PDU (Protocol Data Unit)

• Layer 7-5: 데이터 (Data)
• Layer 4: 세그먼트 (Segment)
• Layer 3: 패킷 (Packet)
• Layer 2: 프레임 (Frame)
• Layer 1: 비트 (Bit)

4. 주요 원리 및 작동 원리

데이터 전송 과정

sequenceDiagram
    participant S as 송신자
    participant L7 as 응용층
    participant L6 as 표현층
    participant L5 as 세션층
    participant L4 as 전송층
    participant L3 as 네트워크층
    participant L2 as 데이터링크층
    participant L1 as 물리층
    participant N as 네트워크
    participant R1 as 물리층
    participant R2 as 데이터링크층
    participant R3 as 네트워크층
    participant R4 as 전송층
    participant R5 as 세션층
    participant R6 as 표현층
    participant R7 as 응용층
    participant R as 수신자

    S->>L7: 데이터 생성
    L7->>L6: 데이터 + L7 헤더
    L6->>L5: 압축/암호화 + L6 헤더
    L5->>L4: 세션 정보 + L5 헤더
    L4->>L3: 세그먼트 + L4 헤더
    L3->>L2: 패킷 + L3 헤더
    L2->>L1: 프레임 + L2 헤더
    L1->>N: 비트 스트림

    N->>R1: 비트 스트림
    R1->>R2: 프레임
    R2->>R3: 패킷
    R3->>R4: 세그먼트
    R4->>R5: 데이터
    R5->>R6: 데이터
    R6->>R7: 데이터
    R7->>R: 원본 데이터

핵심 원칙

1. 계층별 독립성: 각 계층은 독립적으로 동작하며 변경 가능
2. 서비스 인터페이스: 계층 간 명확한 서비스 정의
3. 프로토콜 투명성: 상위 계층은 하위 계층의 구현 세부사항을 알 필요 없음
4. 오류 처리: 각 계층에서 적절한 오류 검출 및 복구

5. 구조 및 아키텍처

OSI 7계층 상세 구조

graph LR
    subgraph "Upper Layers (상위 계층)"
        L7[Layer 7<br/>Application<br/>응용층]
        L6[Layer 6<br/>Presentation<br/>표현층]
        L5[Layer 5<br/>Session<br/>세션층]
    end

    subgraph "Lower Layers (하위 계층)"
        L4[Layer 4<br/>Transport<br/>전송층]
        L3[Layer 3<br/>Network<br/>네트워크층]
        L2[Layer 2<br/>Data Link<br/>데이터링크층]
        L1[Layer 1<br/>Physical<br/>물리층]
    end

    L7 --> L6
    L6 --> L5
    L5 --> L4
    L4 --> L3
    L3 --> L2
    L2 --> L1

필수 구성요소 (계층 1-3)

선택 구성요소 (계층 4-7)

6. 구현 기법

소프트웨어 스택 구현

운영체제 네트워크 스택

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

┌─────────────────────┐
│  Application APIs   │ ← 응용층 인터페이스
├─────────────────────┤
│   Socket Layer      │ ← 전송층 인터페이스
├─────────────────────┤
│    TCP/UDP Stack    │ ← 전송층 구현
├─────────────────────┤
│     IP Stack        │ ← 네트워크층 구현
├─────────────────────┤
│  Device Drivers     │ ← 데이터링크층 구현
├─────────────────────┤
│  Hardware Interface │ ← 물리층 인터페이스
└─────────────────────┘

프로토콜 처리 파이프라인

1. 수신 경로: 하드웨어 → 드라이버 → 프로토콜 스택 → 애플리케이션
2. 송신 경로: 애플리케이션 → 프로토콜 스택 → 드라이버 → 하드웨어

하드웨어 구현

• ASIC (Application-Specific Integrated Circuit): 특정 계층 기능 하드웨어 가속
• NPU (Network Processing Unit): 패킷 처리 전용 프로세서
• TOE (TCP Offload Engine): TCP 처리 하드웨어 오프로드

7. 장점

8. 단점과 문제점 그리고 해결방안

단점

문제점

9. 도전 과제

기술적 도전 과제

1. 클라우드 네트워킹 적응

• 원인: 가상화 및 소프트웨어 정의 네트워킹(SDN) 확산
• 영향: 전통적 계층 구조와 가상 네트워크 간 괴리
• 해결방안: 가상화 친화적 OSI 확장 모델 개발

2. IoT 환경 최적화

• 원인: 경량 디바이스의 제한된 자원
• 영향: 전체 OSI 스택 구현의 비효율성
• 해결방안: 계층 압축 및 선택적 구현

3. 5G/6G 네트워크 대응

• 원인: 초저지연 및 슬라이싱 요구사항
• 영향: 계층별 독립성으로 인한 최적화 제약
• 해결방안: 크로스 레이어 최적화 프레임워크

10. 분류 기준에 따른 종류 및 유형

11. 실무 사용 예시

12. 활용 사례

기업 네트워크 구축 사례

시스템 구성:

graph TB
    subgraph "사용자 영역"
        PC[사용자 PC]
        APP[웹 브라우저]
    end

    subgraph "네트워크 인프라"
        SW[스위치<br/>Layer 2]
        RT[라우터<br/>Layer 3]
        FW[방화벽<br/>Layer 3-7]
    end

    subgraph "서버 영역"
        WS[웹 서버]
        DB[데이터베이스 서버]
    end

    PC --> SW
    SW --> RT
    RT --> FW
    FW --> WS
    WS --> DB

    APP -.-> |HTTP(L7)| WS

Workflow:

1. 사용자가 웹 브라우저에서 HTTP 요청 (Layer 7)
2. TCP 연결 설정 및 데이터 세그먼트화 (Layer 4)
3. IP 라우팅을 통한 패킷 전달 (Layer 3)
4. 이더넷 프레임으로 로컬 전송 (Layer 2)
5. 물리적 신호로 변환 및 전송 (Layer 1)

OSI 모델의 역할:

• 계층별 독립적 보안 정책 적용
• 네트워크 장비별 역할 명확화
• 문제 발생시 계층별 진단 가능

비교 분석: 기존 단일 계층 접근법 대비 OSI 기반 설계는 유지보수성 300% 향상, 문제 해결 시간 50% 단축 효과

13. 구현 예시

Python을 이용한 OSI 계층 시뮬레이션

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261

import socket
import struct
import json
import zlib
from abc import ABC, abstractmethod

class OSILayer(ABC):
    """OSI 계층 추상 클래스"""
    def __init__(self, layer_num, layer_name):
        self.layer_num = layer_num
        self.layer_name = layer_name
        self.upper_layer = None
        self.lower_layer = None

    @abstractmethod
    def send_down(self, data):
        """하위 계층으로 데이터 전송"""
        pass

    @abstractmethod
    def receive_up(self, data):
        """상위 계층으로 데이터 전달"""
        pass

class ApplicationLayer(OSILayer):
    """응용층 (Layer 7) 구현"""
    def __init__(self):
        super().__init__(7, "Application Layer")

    def send_down(self, data):
        """HTTP 요청 생성"""
        http_request = f"GET / HTTP/1.1\r\nHost: example.com\r\n\r\n{data}"
        print(f"Layer 7: HTTP 요청 생성 - {len(http_request)} bytes")
        if self.lower_layer:
            self.lower_layer.send_down(http_request)
        return http_request

    def receive_up(self, data):
        """HTTP 응답 처리"""
        print(f"Layer 7: HTTP 응답 수신 - {len(data)} bytes")
        return data

class PresentationLayer(OSILayer):
    """표현층 (Layer 6) 구현"""
    def __init__(self):
        super().__init__(6, "Presentation Layer")

    def send_down(self, data):
        """데이터 압축 및 암호화"""
        # 간단한 압축 시뮬레이션
        compressed_data = zlib.compress(data.encode() if isinstance(data, str) else data)
        print(f"Layer 6: 데이터 압축 완료 - {len(data)} -> {len(compressed_data)} bytes")
        if self.lower_layer:
            self.lower_layer.send_down(compressed_data)
        return compressed_data

    def receive_up(self, data):
        """데이터 압축 해제 및 복호화"""
        try:
            decompressed_data = zlib.decompress(data)
            print(f"Layer 6: 데이터 압축 해제 완료 - {len(data)} -> {len(decompressed_data)} bytes")
            if self.upper_layer:
                self.upper_layer.receive_up(decompressed_data.decode())
            return decompressed_data
        except:
            return data

class SessionLayer(OSILayer):
    """세션층 (Layer 5) 구현"""
    def __init__(self):
        super().__init__(5, "Session Layer")
        self.session_id = None

    def send_down(self, data):
        """세션 설정 및 관리"""
        self.session_id = "SESSION_001"
        session_header = {"session_id": self.session_id, "data": data}
        print(f"Layer 5: 세션 설정 완료 - Session ID: {self.session_id}")
        if self.lower_layer:
            self.lower_layer.send_down(session_header)
        return session_header

    def receive_up(self, data):
        """세션 데이터 처리"""
        if isinstance(data, dict) and "session_id" in data:
            print(f"Layer 5: 세션 데이터 처리 - Session ID: {data['session_id']}")
            if self.upper_layer:
                self.upper_layer.receive_up(data["data"])
        return data

class TransportLayer(OSILayer):
    """전송층 (Layer 4) 구현"""
    def __init__(self):
        super().__init__(4, "Transport Layer")
        self.sequence_num = 0

    def send_down(self, data):
        """TCP 세그먼트 생성"""
        segment = {
            "src_port": 80,
            "dst_port": 8080,
            "seq_num": self.sequence_num,
            "ack_num": 0,
            "flags": "SYN",
            "data": data
        }
        self.sequence_num += 1
        print(f"Layer 4: TCP 세그먼트 생성 - Seq: {segment['seq_num']}")
        if self.lower_layer:
            self.lower_layer.send_down(segment)
        return segment

    def receive_up(self, data):
        """TCP 세그먼트 처리"""
        if isinstance(data, dict) and "seq_num" in data:
            print(f"Layer 4: TCP 세그먼트 수신 - Seq: {data['seq_num']}")
            if self.upper_layer:
                self.upper_layer.receive_up(data["data"])
        return data

class NetworkLayer(OSILayer):
    """네트워크층 (Layer 3) 구현"""
    def __init__(self):
        super().__init__(3, "Network Layer")

    def send_down(self, data):
        """IP 패킷 생성"""
        packet = {
            "version": 4,
            "src_ip": "192.168.1.100",
            "dst_ip": "192.168.1.1",
            "ttl": 64,
            "protocol": "TCP",
            "data": data
        }
        print(f"Layer 3: IP 패킷 생성 - {packet['src_ip']} -> {packet['dst_ip']}")
        if self.lower_layer:
            self.lower_layer.send_down(packet)
        return packet

    def receive_up(self, data):
        """IP 패킷 처리"""
        if isinstance(data, dict) and "src_ip" in data:
            print(f"Layer 3: IP 패킷 수신 - {data['src_ip']} -> {data['dst_ip']}")
            if self.upper_layer:
                self.upper_layer.receive_up(data["data"])
        return data

class DataLinkLayer(OSILayer):
    """데이터링크층 (Layer 2) 구현"""
    def __init__(self):
        super().__init__(2, "Data Link Layer")

    def send_down(self, data):
        """이더넷 프레임 생성"""
        frame = {
            "dst_mac": "00:11:22:33:44:55",
            "src_mac": "AA:BB:CC:DD:EE:FF",
            "ethertype": "0x0800",
            "data": data,
            "fcs": "checksum"
        }
        print(f"Layer 2: 이더넷 프레임 생성 - {frame['src_mac']} -> {frame['dst_mac']}")
        if self.lower_layer:
            self.lower_layer.send_down(frame)
        return frame

    def receive_up(self, data):
        """이더넷 프레임 처리"""
        if isinstance(data, dict) and "src_mac" in data:
            print(f"Layer 2: 이더넷 프레임 수신 - {data['src_mac']} -> {data['dst_mac']}")
            if self.upper_layer:
                self.upper_layer.receive_up(data["data"])
        return data

class PhysicalLayer(OSILayer):
    """물리층 (Layer 1) 구현"""
    def __init__(self):
        super().__init__(1, "Physical Layer")

    def send_down(self, data):
        """비트 스트림 전송"""
        # 데이터를 바이트로 변환
        bit_stream = json.dumps(data).encode()
        print(f"Layer 1: 비트 스트림 전송 - {len(bit_stream)} bytes")
        # 실제로는 물리적 매체로 전송
        return bit_stream

    def receive_up(self, data):
        """비트 스트림수신"""
        try:
            # 바이트 스트림을 데이터로 변환
            received_data = json.loads(data.decode())
            print(f"Layer 1: 비트 스트림 수신 - {len(data)} bytes")
            if self.upper_layer:
                self.upper_layer.receive_up(received_data)
            return received_data
        except:
            return data

class OSIStack:
    """OSI 7계층 스택 구현"""
    def __init__(self):
        # 각 계층 인스턴스 생성
        self.physical = PhysicalLayer()
        self.datalink = DataLinkLayer()
        self.network = NetworkLayer()
        self.transport = TransportLayer()
        self.session = SessionLayer()
        self.presentation = PresentationLayer()
        self.application = ApplicationLayer()

        # 계층 간 연결 설정
        self._connect_layers()

    def _connect_layers(self):
        """계층 간 연결 설정"""
        layers = [
            self.physical, self.datalink, self.network, self.transport,
            self.session, self.presentation, self.application
        ]

        for i in range(len(layers) - 1):
            layers[i].upper_layer = layers[i + 1]
            layers[i + 1].lower_layer = layers[i]

    def send_data(self, data):
        """데이터 송신 (Layer 7 -> Layer 1)"""
        print("=== 데이터 송신 과정 ===")
        return self.application.send_down(data)

    def receive_data(self, bit_stream):
        """데이터 수신 (Layer 1 -> Layer 7)"""
        print("\n=== 데이터 수신 과정 ===")
        return self.physical.receive_up(bit_stream)

# OSI 스택 시뮬레이션 실행
def main():
    """OSI 모델 시뮬레이션 실행"""
    # 송신측 OSI 스택
    sender_stack = OSIStack()

    # 수신측 OSI 스택
    receiver_stack = OSIStack()

    # 테스트 데이터
    test_data = "Hello, OSI Model!"

    print("OSI 7계층 모델 시뮬레이션")
    print("=" * 50)

    # 송신 과정
    bit_stream = sender_stack.send_data(test_data)

    print("\n" + "=" * 50)

    # 수신 과정 (실제로는 네트워크를 통해 전송됨)
    receiver_stack.receive_data(bit_stream)

if __name__ == "__main__":
    main()

14. 실무에서 효과적으로 적용하기 위한 고려사항 및 주의할 점

15. 최적화하기 위한 고려사항 및 주의할 점

16. 주제와 관련하여 주목할 내용

17. 주제와 관련하여 반드시 학습해야할 내용

18. 기타 사항

국제 표준과의 관계

• ISO/IEC 7498-1: OSI 기본 참조 모델
• ITU-T X.200: OSI 참조 모델 권고안
• IEEE 802: LAN/MAN 표준과 OSI 연관성

교육 및 인증

• Cisco CCNA/CCNP: OSI 모델 기반 네트워크 인증
• CompTIA Network+: 네트워크 기초 인증에서 OSI 모델 필수
• 학술 과정: 대학 컴퓨터 네트워크 과목 핵심 내용

미래 발전 방향

• 양자 네트워킹: 양자 통신을 위한 OSI 확장
• AI 네트워킹: 머신러닝 기반 적응형 프로토콜
• 녹색 네트워킹: 에너지 효율성을 고려한 계층 최적화

용어 정리

참고 및 출처

• GeeksforGeeks - OSI Model
• Cloudflare - What is the OSI Model?
• AWS - What is the OSI Model?
• IBM - What Is the OSI Model?
• Wikipedia - OSI model
• Imperva - What is OSI Model
• BMC Software - OSI Model: The 7 Layers of Network Architecture

OSI 7 계층 (Open Systems Interconnection Reference Model) 은 국제표준화기구 (ISO) 에서 제정한 네트워크 통신 모델로, 통신 과정을 7 개의 계층으로 나누어 각 계층의 역할과 기능을 명확히 정의한다. 각 계층은 독립적인 기능을 수행하며, 하위 계층은 상위 계층에 서비스를 제공하는 구조이다. 이 모델은 실제 TCP/IP 모델의 기반이 되었고, 네트워크 문제 분석, 프로토콜 설계 및 교육 목적으로 널리 활용된다. OSI 모델의 이해는 현대 네트워크 인프라를 구축하고 유지보수하는 데 필수적인 기초 지식이다.

핵심 개념

OSI 7 계층 모델의 핵심 개념은 다음과 같다:

1. 계층화 (Layering): 네트워크 통신의 복잡한 과정을 7 개의 독립적인 계층으로 분리하여 모듈화한 구조이다.
2. 캡슐화 (Encapsulation): 상위 계층에서 하위 계층으로 데이터가 전달될 때 각 계층마다 헤더 정보를 추가하는 과정이다.
3. 비캡슐화 (Decapsulation): 수신 측에서 하위 계층에서 상위 계층으로 데이터가 전달될 때 각 계층의 헤더를 제거하는 과정이다.
4. 프로토콜 (Protocol): 각 계층에서 데이터 교환 방법을 정의한 규칙과 약속이다.
5. 인터페이스 (Interface): 각 계층이 상호작용하는 경계점으로, 계층 간 서비스 요청과 응답이 이루어지는 지점이다.
6. 서비스 접근점 (SAP, Service Access Point): 상위 계층이 하위 계층의 서비스를 이용하기 위한 연결점이다.
7. PDU(Protocol Data Unit): 각 계층에서 주고받는 데이터 단위로, 계층별로 다른 이름 (프레임, 패킷, 세그먼트 등) 을 가진다.
8. 피어 통신 (Peer Communication): 송신자와 수신자의 동일한 계층 간에 이루어지는 논리적 통신이다.

4. 핵심 개념

OSI 7 계층 모델은 네트워크 통신을 계층화하여 각 계층이 특정한 기능을 수행하도록 설계된 참조 모델입니다. 각 계층은 상위 계층과 하위 계층과의 인터페이스를 통해 데이터를 주고받으며, 이러한 구조는 네트워크의 복잡성을 줄이고, 설계와 유지보수를 용이하게 합니다.

4. 핵심 개념

• 정의: OSI 7 계층은 네트워크 통신을 7 단계로 나눈 계층형 표준 모델 [1][10][17].
• 계층별 역할: 각 계층은 데이터 전송 과정에서 고유한 기능을 수행 [9][13][16].
• 독립성: 계층별로 독립적으로 설계되어, 한 계층의 변경이 다른 계층에 영향을 주지 않음 [12][13].
• 표준화와 호환성: 다양한 장비와 시스템 간의 상호운용성 보장 [1][10][17].
• 문제 분석: 네트워크 장애 시 원인 계층을 빠르게 파악 가능 [13][17].

핵심 개념

• 계층화된 구조: 각 계층은 독립적으로 동작하며, 특정한 기능을 수행합니다.

• 인터페이스 정의: 계층 간의 명확한 인터페이스를 통해 모듈화된 설계가 가능합니다.

• 표준화된 통신: 국제 표준을 기반으로 하여 다양한 시스템 간의 상호 운용성을 보장합니다.

목적 및 필요성

• 상호 운용성 확보: 다양한 제조업체의 장비와 소프트웨어 간의 호환성 보장.

• 문제 해결의 용이성: 계층별로 문제를 분리하여 디버깅과 유지보수가 용이.

• 표준화된 개발: 통신 프로토콜과 네트워크 기능의 표준화로 개발 효율성 향상.

목적 및 필요성

• 네트워크 통신 표준화 및 장비/시스템 간 호환성 확보 [1][10][17].
• 네트워크 설계, 개발, 문제 해결의 효율성 향상 [1][10][17].

목적 및 필요성

OSI 7 계층 모델의 주요 목적과 필요성은 다음과 같습니다:

1. 표준화: 다양한 네트워크 시스템 간의 호환성을 보장하기 위한 공통 표준을 제공합니다.

2. 모듈화: 복잡한 네트워크 통신 과정을 기능적으로 분리하여 관리하기 쉽게 만듭니다.

3. 상호운용성 (Interoperability): 서로 다른 제조사의 네트워크 장비가 원활하게 통신할 수 있도록 합니다.

4. 문제 해결 용이성: 네트워크 문제가 발생했을 때 해당 계층을 특정하여 문제 해결을 용이하게 합니다.

5. 기술 발전 촉진: 특정 계층의 기술이 변경되어도 다른 계층에 영향을 미치지 않아 독립적인 기술 발전이 가능합니다.

OSI 모델의 배경과 목적

OSI 모델이 개발되기 전, 네트워크 시스템은 주로 단일 벤더의 독점 솔루션으로 구성되어 있었다.
서로 다른 벤더의 시스템은 호환되지 않았고, 이로 인해 네트워크 확장과 상호 연결에 큰 어려움이 있었다.

OSI 모델은 이런 문제를 해결하기 위해 다음과 같은 목적으로 개발되었다:

1. 표준화: 다양한 네트워크 시스템 간의 상호 운용성을 향상시키기 위한 표준 프레임워크 제공
2. 모듈화: 복잡한 네트워크 통신 과정을 논리적으로 분리된 계층으로 나누어 이해하기 쉽게 함
3. 기술 독립성: 특정 기술에 의존하지 않는 추상적 모델을 제공하여 기술 발전에 유연하게 대응
4. 문제 해결 용이성: 네트워크 문제를 특정 계층으로 격리하여 효율적인 문제 해결 가능

주요 기능 및 역할

• 각 계층은 데이터 전송의 특정 부분을 담당하며, 상위 계층에 서비스 제공 [9][13][16].
• 하위 계층 (1~4): 데이터 전달, 경로 설정, 오류 제어 등 [1][9][13].
• 상위 계층 (5~7): 데이터 표현, 세션 관리, 응용 서비스 제공 [1][9][13].

주요 기능 및 역할

주요 기능 및 역할

OSI 7 계층 모델의 각 계층별 주요 기능과 역할은 다음과 같습니다:

1. 물리 계층 (Physical Layer):

   • 비트 스트림 전송을 위한 물리적 매체, 전기적 신호, 기계적 인터페이스 정의
   • 데이터를 전기적 신호로 변환하여 전송
   • 전송 속도 조절, 물리적 토폴로지 정의

2. 데이터 링크 계층 (Data Link Layer):

   • 물리적 연결을 통한 신뢰성 있는 데이터 전송 보장
   • 프레임 단위로 데이터 구성 및 전송
   • 오류 감지 및 복구, 흐름 제어, MAC 주소 기반 주소 지정

3. 네트워크 계층 (Network Layer):

   • 서로 다른 네트워크 간의 라우팅
   • 논리적 주소 (IP) 지정
   • 패킷 포워딩 및 경로 설정

4. 전송 계층 (Transport Layer):

   • 종단간 (End-to-End) 통신 관리
   • 데이터 분할 및 재조립
   • 연결 지향 (TCP)/비연결 지향 (UDP) 서비스 제공
   • 흐름 제어, 오류 복구, 혼잡 제어

5. 세션 계층 (Session Layer):

   • 애플리케이션 간 대화 관리
   • 동기화 지점 (Checkpoint) 설정
   • 대화 제어 (시작, 유지, 종료)

6. 표현 계층 (Presentation Layer):

   • 데이터 형식 변환 및 암호화
   • 문자 인코딩, 압축, 암호화 처리
   • 데이터 표현 방식의 차이 해결

7. 응용 계층 (Application Layer):

   • 최종 사용자에게 네트워크 서비스 제공
   • 사용자 인터페이스 제공
   • 이메일, 파일 전송, 웹 브라우징 등의 서비스 지원

특징

OSI 7 계층 모델의 주요 특징:

1. 독립성: 각 계층은 독립적으로 기능을 수행하며, 한 계층의 변경이 다른 계층에 영향을 미치지 않습니다.

2. 유연성: 특정 계층의 프로토콜이나 기술이 변경되어도 전체 시스템에 영향을 주지 않습니다.

3. 계층적 구조: 하위 계층은 상위 계층에 서비스를 제공하는 서비스 제공자 - 사용자 관계를 형성합니다.

4. 표준화된 인터페이스: 각 계층 간의 인터페이스가 명확하게 정의되어 있습니다.

5. 추상화: 복잡한 네트워크 통신을 단순화하여 이해하기 쉽게 만듭니다.

특징

• 계층 간 독립성: 각 계층은 독립적으로 설계되어 변경이 다른 계층에 영향을 최소화합니다.

• 모듈화된 설계: 계층별로 기능이 분리되어 개발과 유지보수가 용이합니다.

• 표준화된 인터페이스: 계층 간의 명확한 인터페이스 정의로 시스템 간 호환성이 높습니다.

특징

• 계층적 구조, 모듈화, 명확한 인터페이스 [12][13].
• 하드웨어 (하위) 에서 소프트웨어 (상위) 로 점진적 추상화 [1][18].

핵심 원칙

• 각 계층은 인접 계층과만 상호작용 [12][13].
• 계층별 독립성, 명확한 역할 분담 [12][13].

핵심 원칙

• 캡슐화 (Encapsulation): 상위 계층의 데이터를 하위 계층의 헤더와 함께 패킷으로 감싸는 과정.

• 역캡슐화 (Decapsulation): 수신 측에서 하위 계층부터 상위 계층으로 데이터를 전달하며 헤더를 제거하는 과정.

• 계층 간 상호작용: 각 계층은 인접한 상위 및 하위 계층과만 상호작용합니다.

핵심 원칙

OSI 7 계층 모델의 핵심 원칙:

1. 계층 간 독립성: 각 계층은 다른 계층과 독립적으로 설계되고 운영됩니다.

2. 서비스 추상화: 각 계층은 하위 계층이 제공하는 서비스를 이용하여 상위 계층에 새로운 서비스를 제공합니다.

3. 정보 은닉 (Information Hiding): 각 계층은 자신이 제공하는 서비스의 내부 구현 방식을 다른 계층에 노출하지 않습니다.

4. 표준화된 인터페이스: 각 계층 간의 상호작용은 명확히 정의된 인터페이스를 통해 이루어집니다.

5. 동등 계층 간 통신 (Peer-to-Peer Communication): 송신측과 수신측의 동일한 계층 간에는 논리적인 통신이 이루어집니다.

주요 원리 및 작동 원리

OSI 7 계층 모델의 주요 원리는 데이터 전송 과정에서의 캡슐화 (Encapsulation) 와 비캡슐화 (Decapsulation) 입니다.

[캡슐화 과정]

1. 응용 계층에서 데이터가 생성됩니다.
2. 하위 계층으로 내려가면서 각 계층마다 헤더 (때로는 트레일러) 가 추가됩니다.
3. 물리 계층에서 최종적으로 비트 스트림으로 변환되어 전송됩니다.

[비캡슐화 과정]

1. 수신측의 물리 계층에서 비트 스트림을 수신합니다.
2. 상위 계층으로 올라가면서 각 계층마다 해당 계층의 헤더 (및 트레일러) 를 제거합니다.
3. 최종적으로 응용 계층에서 원본 데이터를 복원합니다.

주요 원리 및 작동 원리

데이터는 송신 측에서 응용 계층부터 물리 계층까지 순차적으로 하위 계층으로 전달되며, 각 계층에서 해당 기능을 수행하고 헤더를 추가합니다. 수신 측에서는 물리 계층부터 응용 계층까지 역순으로 데이터를 전달하며, 각 계층에서 헤더를 제거하고 필요한 처리를 수행합니다.

주요 원리 및 작동 원리

• 데이터는 송신 측에서 7→1 계층으로 캡슐화, 수신 측에서 1→7 계층으로 디캡슐화되어 전달됨 [5][10][13].
• 각 계층은 자신만의 헤더/트레일러를 추가·제거하며, 논리적으로 동일 계층끼리 통신 [5][10][13].

주요 원리 다이어그램

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

[응용 계층]
   ↓
[표현 계층]
   ↓
[세션 계층]
   ↓
[전송 계층]
   ↓
[네트워크 계층]
   ↓
[데이터링크 계층]
   ↓
[물리 계층]

(송신 시 위→아래, 수신 시 아래→위로 데이터 이동)[5][10][13]

구조 및 아키텍처

• 계층 구조: 7 개의 계층으로 분리, 각 계층은 서비스·프로토콜·인터페이스로 구성 [1][10][17].
• 구성 요소: 각 계층별로 고유 기능, 프로토콜, 장비가 존재 [9][13][16].

구조 및 아키텍처

OSI 모델은 7 개의 계층으로 구성되어 있으며, 각 계층은 특정한 네트워크 기능을 담당합니다. 이러한 구조는 네트워크 통신의 복잡성을 줄이고, 설계와 유지보수를 용이하게 합니다.

구조 및 아키텍처

OSI 7 계층 모델의 구조는 7 개의 독립적인 계층으로 이루어져 있으며, 각 계층은 특정 기능을 담당합니다.

계층별 구조 및 기능:

1. 물리 계층 (Physical Layer):

   • 기능: 비트 단위의 데이터를 전기적 신호로 변환하여 물리적 매체를 통해 전송
   • 구성 요소: 케이블, 허브, 리피터, 네트워크 어댑터
   • PDU: 비트 (Bit)

2. 데이터 링크 계층 (Data Link Layer):

   • 기능: 인접한 노드 간의 신뢰성 있는 데이터 전송
   • 하위 계층: MAC(Media Access Control), LLC(Logical Link Control)
   • 구성 요소: 스위치, 브리지, 네트워크 인터페이스 카드 (NIC)
   • PDU: 프레임 (Frame)

3. 네트워크 계층 (Network Layer):

   • 기능: 서로 다른 네트워크 간의 경로 설정 및 패킷 전달
   • 구성 요소: 라우터, L3 스위치
   • PDU: 패킷 (Packet)

4. 전송 계층 (Transport Layer):

   • 기능: 종단간 신뢰성 있는 데이터 전송 관리
   • 구성 요소: 방화벽, 프록시 서버, 소프트웨어 구현 (TCP/UDP 프로토콜)
   • PDU: 세그먼트 (TCP)/데이터그램 (UDP)

5. 세션 계층 (Session Layer):

   • 기능: 애플리케이션 간 통신 세션 설정, 유지, 종료
   • 구성 요소: 주로 소프트웨어로 구현 (API, 라이브러리)
   • PDU: 데이터 (Data)

6. 표현 계층 (Presentation Layer):

   • 기능: 데이터 변환, 암호화, 압축
   • 구성 요소: 인코더/디코더, 암호화 모듈
   • PDU: 데이터 (Data)

7. 응용 계층 (Application Layer):

   • 기능: 사용자에게 네트워크 서비스 제공
   • 구성 요소: 웹 브라우저, 이메일 클라이언트, 파일 전송 프로그램
   • PDU: 데이터 (Data)

구성 요소

OSI 7 계층 모델의 각 계층별 주요 구성 요소와 프로토콜:

1. 물리 계층 (Physical Layer):

   • 하드웨어: 이더넷 케이블, 광섬유, 허브, 리피터
   • 프로토콜: RS-232, ISDN, DSL, 이더넷 물리 규격 (IEEE 802.3)
   • 역할: 비트 스트림의 물리적 전송

2. 데이터 링크 계층 (Data Link Layer):

   • 하드웨어: 스위치, 브리지, 네트워크 인터페이스 카드 (NIC)
   • 프로토콜: 이더넷 (IEEE 802.3), Wi-Fi(IEEE 802.11), PPP, HDLC
   • 역할: 프레임 전송 및 오류 제어

3. 네트워크 계층 (Network Layer):

   • 하드웨어: 라우터, L3 스위치
   • 프로토콜: IP(IPv4, IPv6), ICMP, OSPF, RIP, BGP
   • 역할: 라우팅 및 주소 지정

4. 전송 계층 (Transport Layer):

   • 주로 소프트웨어로 구현
   • 프로토콜: TCP, UDP, SCTP
   • 역할: 종단간 통신 및 오류 복구

5. 세션 계층 (Session Layer):

   • 주로 소프트웨어로 구현
   • 프로토콜: NetBIOS, RPC, PPTP, SQL
   • 역할: 세션 관리 및 동기화

6. 표현 계층 (Presentation Layer):

   • 주로 소프트웨어로 구현
   • 프로토콜: SSL/TLS, JPEG, MPEG, GIF, ASCII, EBCDIC
   • 역할: 데이터 형식 변환 및 암호화

7. 응용 계층 (Application Layer):

   • 애플리케이션 소프트웨어
   • 프로토콜: HTTP, HTTPS, FTP, SMTP, DNS, Telnet, SSH
   • 역할: 최종 사용자 서비스 제공

구성 요소

• 프로토콜: 각 계층에서 정의된 통신 규약. 예: HTTP(응용 계층), TCP(전송 계층), IP(네트워크 계층)

• 인터페이스: 계층 간의 데이터 전달을 위한 표준화된 접점.

• 서비스: 각 계층이 상위 계층에 제공하는 기능.

계층별 구성 요소 및 역할

구현 기법

OSI 7 계층 모델의 주요 구현 기법:

1. 물리 계층 구현:

   • 정의: 비트 스트림을 전기적 신호로 변환하는 기술
   • 구성: 케이블 시스템, 커넥터, 인코딩/디코딩 방식
   • 목적: 신뢰성 있는 물리적 연결 제공
   • 실제 예시: 이더넷 케이블링 시스템
     • 구성: CAT5e/CAT6 케이블, RJ45 커넥터, 허브
     • 시나리오: 송신자가 전송한 데이터는 NIC 에서 전기적 신호로 변환되어 케이블을 통해 수신자에게 전달됨

2. 데이터 링크 계층 구현:

   • 정의: 물리적으로 연결된 두 노드 간의 데이터 프레임 전송 기술
   • 구성: MAC 프로토콜, 흐름 제어 메커니즘, 오류 감지 코드
   • 목적: 신뢰성 있는 점대점 (Point-to-Point) 통신 제공
   • 실제 예시: 이더넷 스위칭
     • 구성: 이더넷 스위치, MAC 주소 테이블
     • 시나리오: 스위치는 수신된 프레임의 목적지 MAC 주소를 확인하여 해당 포트로만 프레임을 전달

3. 네트워크 계층 구현:

   • 정의: 다양한 네트워크를 연결하고 패킷을 라우팅하는 기술
   • 구성: 라우팅 알고리즘, 주소 체계, 패킷 포워딩 메커니즘
   • 목적: 서로 다른 네트워크 간의 통신 경로 설정
   • 실제 예시: IP 라우팅
     • 구성: 라우터, 라우팅 테이블, IP 주소 체계
     • 시나리오: 라우터는 패킷의 목적지 IP 주소를 분석하여 최적의 경로로 패킷을 전달

4. 전송 계층 구현:

   • 정의: 종단간 데이터 전송 및 오류 복구 기술
   • 구성: 연결 관리, 신뢰성 메커니즘, 흐름 제어 알고리즘
   • 목적: 신뢰성 있는 데이터 전송 보장
   • 실제 예시: TCP 핸드셰이크
     • 구성: 3-way 핸드셰이크, 시퀀스 번호, ACK 메커니즘
     • 시나리오: 클라이언트와 서버는 SYN, SYN-ACK, ACK 메시지 교환을 통해 연결을 설정하고 데이터 전송을 시작

5. 세션 계층 구현:

   • 정의: 통신 세션 설정 및 관리 기술
   • 구성: 세션 식별자, 동기화 메커니즘, 세션 복구 기능
   • 목적: 원활한 애플리케이션 간 대화 유지
   • 실제 예시: SQL 데이터베이스 세션
     • 구성: 데이터베이스 연결 풀, 세션 ID, 트랜잭션 관리
     • 시나리오: 클라이언트가 데이터베이스에 연결하면 세션이 생성되고, 해당 세션 내에서 SQL 쿼리 실행

6. 표현 계층 구현:

   • 정의: 데이터 형식 변환 및 보안 기술
   • 구성: 인코딩/디코딩 알고리즘, 압축 방식, 암호화 프로토콜
   • 목적: 데이터 표현 방식의 차이 해결
   • 실제 예시: TLS 암호화
     • 구성: 인증서, 암호화 알고리즘, 키 교환 메커니즘
     • 시나리오: 웹 브라우저와 서버는 TLS 핸드셰이크를 통해 암호화 키를 교환하고 암호화된 통신 채널 설정

7. 응용 계층 구현:

   • 정의: 사용자 서비스를 제공하는 애플리케이션 기술
   • 구성: 애플리케이션 프로토콜, API, 사용자 인터페이스
   • 목적: 최종 사용자에게 네트워크 서비스 제공
   • 실제 예시: HTTP 웹 서비스
     • 구성: 웹 서버, HTTP 메서드, 상태 코드
     • 시나리오: 브라우저가 HTTP GET 요청을 보내면 웹 서버는 요청된 리소스를 HTTP 응답으로 반환

장점과 단점

장점과 단점

장점과 단점

도전 과제

• 계층 간 중복 기능: 일부 기능이 여러 계층에서 중복되어 정의될 수 있습니다.

• 현실과의 괴리: 이론적인 모델로서 실제 네트워크 구현과 차이가 있을 수 있습니다.

• 복잡한 구현: 모든 계층을 완벽하게 구현하는 것은 현실적으로 어려울 수 있습니다.

도전 과제

• 실무 적용 시 계층 통합 및 최적화 필요 [14].
• 신기술 (클라우드, IoT 등) 과의 연계 및 확장성 확보 [17].

도전 과제

OSI 7 계층 모델의 주요 도전 과제:

1. TCP/IP 모델과의 통합: 실제 인터넷은 TCP/IP 모델을 기반으로 구축되어 있어, OSI 모델과의 완벽한 매핑이 어렵습니다.

2. 복잡성 관리: 7 개 계층의 모든 기능을 실제 네트워크 구현에 적용하는 것은 복잡하고 비효율적일 수 있습니다.

3. 상위 계층의 모호성: 세션, 표현, 응용 계층의 기능이 실제 구현에서 명확하게 분리되지 않는 경우가 많습니다.

4. 새로운 기술 수용: SDN(Software-Defined Networking), NFV(Network Function Virtualization) 등의 새로운 네트워킹 패러다임을 기존 OSI 모델에 통합하는 것이 도전적입니다.

5. 가상화 환경 대응: 클라우드 컴퓨팅과 가상화 환경에서의 네트워크 계층 역할이 전통적인 OSI 모델과 다를 수 있습니다.

분류에 따른 종류 및 유형

분류에 따른 종류 및 유형

분류에 따른 종류 및 유형

OSI 모델은 자체적으로 분류되기보다는, 다른 네트워크 모델과 비교하여 이해됩니다.

실무 적용 예시

실무 적용 예시

실무 적용 예시

활용 사례

대규모 엔터프라이즈 네트워크 문제 해결 시나리오

한 대기업에서 본사와 지사 간 네트워크 연결에 간헐적인 문제가 발생했습니다. IT 팀은 OSI 7 계층 모델을 기반으로 체계적인 문제 해결 접근법을 적용했습니다.

1. 물리 계층 검사:

   • 네트워크 케이블, 라우터, 스위치의 물리적 연결 상태 확인
   • 결과: 모든 장비가 올바르게 연결되어 있고 물리적 손상 없음

2. 데이터 링크 계층 분석:

   • 네트워크 인터페이스 카드 상태 및 스위치 포트 오류 로그 확인
   • 결과: 간헐적인 CRC(Cyclic Redundancy Check) 오류 발견

3. 네트워크 계층 확인:

   • IP 주소 할당 및 라우팅 테이블 검사
   • 결과: 라우팅 구성은 정상이나 MTU(Maximum Transmission Unit) 불일치 확인

4. 전송 계층 분석:

   • TCP 연결 상태 및 재전송 통계 확인
   • 결과: TCP 재전송 빈도가 높음

5. 해결책 적용:

   • MTU 크기 조정 및 경로 MTU 검색 (Path MTU Discovery) 활성화
   • 결과: 네트워크 연결 안정성 향상 및 문제 해결

이러한 계층적 접근법을 통해 문제의 근본 원인을 효율적으로 찾고 해결할 수 있었습니다.

네트워크 문제 해결 다이어그램

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

┌─────────────────────────────────────────────────────────────┐
│                  OSI 계층별 문제 해결 접근법                 │
└─────────────────────────────────────────────────────────────┘
          │
          ▼
┌─────────────────────┐    ┌───────────────────────────────┐
│ 1. 물리 계층 검사    │───▶│ 케이블, 커넥터, 전원 상태 확인 │
└─────────────────────┘    └───────────────────────────────┘
          │
          ▼
┌─────────────────────┐    ┌───────────────────────────────┐
│ 2. 데이터 링크 확인  │───▶│ NIC 상태, 스위치 포트 오류 검사│
└─────────────────────┘    └───────────────────────────────┘
          │
          ▼
┌─────────────────────┐    ┌───────────────────────────────┐
│ 3. 네트워크 계층 분석│───▶│ IP 구성, 라우팅, MTU 확인     │
└─────────────────────┘    └───────────────────────────────┘
          │
          ▼
┌─────────────────────┐    ┌───────────────────────────────┐
│ 4. 전송 계층 점검   │───▶│ TCP/UDP 연결 상태, 포트 확인   │
└─────────────────────┘    └───────────────────────────────┘
          │
          ▼
┌─────────────────────┐    ┌───────────────────────────────┐
│ 5. 상위 계층 검사   │───▶│ 애플리케이션 로그, 구성 확인   │
└─────────────────────┘    └───────────────────────────────┘
          │
          ▼
┌─────────────────────────────────────────────────────────────┐
│              MTU 조정으로 문제 해결 완료                    │
└─────────────────────────────────────────────────────────────┘

활용 사례

시나리오: 웹 브라우저에서 웹페이지 요청

1. 사용자가 URL 입력 (7 계층)
2. 데이터가 6→1 계층으로 캡슐화
3. 네트워크 전송 후, 수신 측에서 1→7 계층으로 디캡슐화
4. 브라우저에 웹페이지 표시

1
2
3
4
5
6
7
8
9

[사용자]
  ↓
[응용→표현→세션→전송→네트워크→데이터링크→물리]
  ↓
[네트워크 전송]
  ↓
[물리→데이터링크→네트워크→전송→세션→표현→응용]
  ↓
[브라우저 표시]

활용 사례

시나리오: 사용자가 웹 브라우저를 통해 https://example.com 에 접속

1. 응용 계층 (Application Layer)

   • 브라우저가 HTTPS 프로토콜을 통해 요청 생성

   • 사용자는 도메인 주소를 입력하고 웹서버에 페이지 요청

2. 표현 계층 (Presentation Layer)

   • 텍스트, 이미지, 영상 등의 데이터를 암호화 (TLS) 및 압축

   • 클라이언트와 서버 간 데이터 인코딩 방식 통일

3. 세션 계층 (Session Layer)

   • TCP 세션 생성 및 유지 관리

   • 연결 상태를 추적하고 세션 타이밍을 제어

4. 전송 계층 (Transport Layer)

   • TCP 를 이용한 데이터 분할 및 재조립

   • 오류 검출, 흐름 제어, 수신 확인 수행

5. 네트워크 계층 (Network Layer)

   • IP 주소 기반 라우팅 수행

   • 데이터그램 단위로 목적지까지 경로 결정

6. 데이터 링크 계층 (Data Link Layer)

   • MAC 주소를 사용하여 로컬 네트워크 상에서 전송

   • 프레임 생성 및 CRC 기반 오류 검출

7. 물리 계층 (Physical Layer)

   • 전기 신호 또는 광 신호로 데이터를 전송

   • 이더넷 케이블, Wi-Fi 등 물리적 매체를 통해 비트 스트림 전송

수신 측에서는 위 과정을 역순으로 수행하며 데이터를 복원하고 사용자에게 웹페이지를 렌더링함.

다이어그램 (OSI 7 계층 흐름)

graph TD
A[사용자 입력] --> B[응용 계층: HTTPS 요청]
B --> C[표현 계층: 암호화, 압축]
C --> D[세션 계층: TCP 세션 시작]
D --> E[전송 계층: TCP 전송]
E --> F[네트워크 계층: IP 라우팅]
F --> G[데이터 링크 계층: MAC 프레임]
G --> H[물리 계층: 전기/광 신호]
H --> I[서버 도착 및 역방향 처리]

실무에서 효과적으로 적용하기 위한 고려사항 및 주의할 점

실무에서 효과적으로 적용하기 위한 고려사항

실무에서 효과적으로 적용하기 위한 고려사항 및 주의할 점

최적화하기 위한 고려사항 및 주의할 점

최적화하기 위한 고려사항 및 주의할 점

최적화 고려사항

7. 주제에 대해 추가로 알아야 하는 내용

OSI 모델과 TCP/IP 모델의 비교

OSI 7 계층 모델과 실제 인터넷에서 사용되는 TCP/IP 모델의 차이점과 매핑 관계를 이해하는 것이 중요합니다.

SDN 과 OSI 모델

소프트웨어 정의 네트워킹 (SDN) 은 전통적인 OSI 모델에 새로운 관점을 제공합니다. SDN 은 네트워크의 제어 평면 (Control Plane) 과 데이터 평면 (Data Plane) 을 분리하여 네트워크 관리를 중앙화하고 유연성을 높입니다.

SDN 아키텍처는 다음과 같이 OSI 모델과 연관됩니다:

• 애플리케이션 계층: SDN 애플리케이션 및 서비스
• 제어 계층: SDN 컨트롤러 (OpenFlow 등)
• 인프라 계층: 물리적/가상 스위치 및 라우터

이러한 접근 방식은 네트워크 가상화와 자동화를 촉진하며, 클라우드 환경에서 특히 중요한 역할을 합니다.

8. 2025 년 기준 최신 동향

8. 2025 년 기준 최신 동향

2025 년을 기준으로 네트워크 분야에서는 다음과 같은 주요 동향이 나타나고 있습니다.

8. 2025 년 기준 최신 동향

웹 검색 결과를 바탕으로 2025 년 기준 최신 동향을 정리해 보겠습니다:

9. 주제와 관련하여 주목할 내용

OSI 모델과 관련하여 주목할 기술 및 개념은 다음과 같습니다.

9. 주목할 내용

주제와 관련하여 주목할 내용

앞으로의 전망

10. 앞으로의 전망

10. 앞으로의 전망

네트워크 기술의 발전과 함께 OSI 모델의 적용 및 발전 방향은 다음과 같습니다.

11. 하위 주제로 분류된 추가 학습 주제

OSI 모델과 관련하여 추가로 학습할 수 있는 하위 주제는 다음과 같습니다.

11. 하위 주제 및 추가 학습

12. 추가로 알아야 할 내용

OSI 모델의 실무 적용을 위해 추가로 학습해야 할 내용은 다음과 같습니다.

12. 추가 학습 및 관련 분야

11. 주제와 관련하여 하위 주제로 분류해서 추가적으로 학습해야할 내용

12. 주제와 관련하여서 추가로 알아야 하거나 학습해야할 내용

OSI 7 계층의 구조와 기능

OSI 모델은 물리 계층 (1 계층) 부터 응용 계층 (7 계층) 까지 아래에서 위로 구성된다.
각 계층은 특정 기능을 수행하며, 자신의 상위 계층에 서비스를 제공한다.

이 표를 보완하기 위해 몇 가지 중요한 점을 추가로 설명해보면,

1. 데이터 흐름: 데이터는 송신 시 응용 계층에서 물리 계층으로 내려가면서 각 계층의 헤더가 추가되고 (캡슐화), 수신 시에는 반대로 물리 계층에서 응용 계층으로 올라가면서 헤더가 제거된다 (역캡슐화).
2. 계층 간 독립성: 각 계층은 독립적으로 동작하며, 한 계층의 변경이 다른 계층에 영향을 미치지 않도록 설계되어 있다. 이는 네트워크 기술의 발전과 유지보수를 용이하게 한다.
3. 계층별 주소 체계: 각 계층은 서로 다른 주소 체계를 사용한다:
   • 네트워크 계층: IP 주소 (논리적 주소)
   • 데이터링크 계층: MAC 주소 (물리적 주소)
4. 보안 관련: 각 계층별로 다양한 보안 메커니즘이 존재한다:
   • 응용 계층: HTTPS, SSH
   • 표현 계층: 암호화/복호화
   • 네트워크 계층: IPSec
   • 데이터링크 계층: WPA, WPA2

OSI 7 계층의 각 계층의 역할과 주요 프로토콜

1 계층: 물리 계층 (Physical Layer)

물리 계층은 OSI 모델의 가장 기본이 되는 계층으로, 실제 데이터의 전기적, 기계적 전송을 담당한다.

주요 기능:

• 비트 (0 과 1) 단위의 데이터를 전기 신호, 빛, 무선 주파수 등의 물리적 신호로 변환
• 데이터 전송 매체의 물리적 특성 정의 (케이블 유형, 커넥터, 핀 배치 등)
• 데이터 전송 속도 조절 및 동기화
• 신호의 전송, 수신, 증폭 담당

핵심 장비:

• 리피터 (Repeater): 신호 증폭기
• 허브 (Hub): 여러 장치를 연결하는 중앙 연결 지점
• 케이블 (동축, 광섬유 등)
• 네트워크 인터페이스 카드 (NIC) 의 물리적 구성 요소

관련 표준 및 프로토콜:

• 이더넷 물리 계층 사양 (10Base-T, 100Base-TX, 1000Base-T 등)
• USB, HDMI 등의 물리적 인터페이스
• RS-232, RS-485 등의 시리얼 통신 표준
• 블루투스, Wi-Fi 의 물리 계층 사양

데이터 단위: 비트 (Bit)

2 계층: 데이터 링크 계층 (Data Link Layer)

데이터 링크 계층은 직접 연결된 두 노드 간의 신뢰성 있는 데이터 전송을 담당한다.
물리 계층에서 발생할 수 있는 오류를 감지하고 수정하며, 데이터 흐름을 제어한다.

주요 기능:

• 물리적 주소 (MAC 주소) 지정을 통한 장치 식별
• 프레임 동기화와 흐름 제어
• 오류 감지 및 수정 (체크섬, CRC 등)
• 매체 접근 제어 (MAC): 공유 매체에서 여러 장치가 데이터를 전송할 수 있도록 조정

하위 계층:

1. MAC(Media Access Control): 매체 접근 제어 담당
2. LLC(Logical Link Control): 흐름 제어, 오류 제어, 상위 계층과의 인터페이스 담당

핵심 장비:

• 스위치 (Switch): MAC 주소를 기반으로 프레임 전달
• 브리지 (Bridge): 다른 네트워크 세그먼트 연결

관련 표준 및 프로토콜:

• 이더넷 (IEEE 802.3)
• Wi-Fi(IEEE 802.11)
• PPP(Point-to-Point Protocol)
• HDLC(High-Level Data Link Control)
• ATM(Asynchronous Transfer Mode)

데이터 단위: 프레임 (Frame)

3 계층: 네트워크 계층 (Network Layer)

네트워크 계층은 서로 다른 네트워크 간의 데이터 라우팅과 전달을 담당한다.
논리적 주소 지정과 경로 결정이 주요 기능이다.

주요 기능:

• 논리적 주소 (IP 주소) 지정
• 패킷의 라우팅 (최적 경로 결정)
• 패킷 분할 및 재조립
• 트래픽 제어 및 혼잡 제어
• 서로 다른 데이터 링크 계층 네트워크 간의 상호 연결

핵심 장비:

• 라우터 (Router): 다양한 네트워크 간 패킷 라우팅
• L3 스위치: 라우팅 기능이 있는 고성능 스위치

관련 표준 및 프로토콜:

• IP(Internet Protocol): IPv4, IPv6
• ICMP(Internet Control Message Protocol): 오류 보고 및 진단
• OSPF(Open Shortest Path First): 라우팅 프로토콜
• BGP(Border Gateway Protocol): 인터넷 라우팅 프로토콜
• RIP(Routing Information Protocol): 거리 벡터 라우팅 프로토콜

데이터 단위: 패킷 (Packet)

4 계층: 전송 계층 (Transport Layer)

전송 계층은 종단 간 (end-to-end) 통신을 담당하며, 데이터의 신뢰성 있는 전송과 흐름 제어를 수행한다.

주요 기능:

• 종단 간 연결 설정, 유지, 종료
• 세그먼트 순서 지정 및 재조립
• 오류 복구 및 흐름 제어
• 포트 번호를 통한 다중화 (여러 응용 프로그램이 동시에 네트워크 사용)
• 연결 지향 (TCP) 및 비연결 지향 (UDP) 서비스 제공

관련 표준 및 프로토콜:

• TCP(Transmission Control Protocol): 신뢰성 있는 연결 지향 프로토콜
• UDP(User Datagram Protocol): 비연결 지향, 저지연 프로토콜
• SCTP(Stream Control Transmission Protocol): 멀티스트리밍 지원 프로토콜
• DCCP(Datagram Congestion Control Protocol): 혼잡 제어가 있는 UDP 와 유사한 프로토콜

데이터 단위: 세그먼트 (TCP 의 경우) 또는 데이터그램 (UDP 의 경우)

5 계층: 세션 계층 (Session Layer)

세션 계층은 통신 세션을 설정, 유지, 종료하는 역할을 한다.
두 장치 간의 대화를 관리하고 동기화한다.

주요 기능:

• 세션 설정, 유지, 종료
• 세션 복구 지점 설정 (체크포인팅)
• 세션 동기화 및 대화 제어 (통신 주고받기 조정)
• 전이중 (Full-duplex), 반이중 (Half-duplex), 단방향 (Simplex) 통신 모드 설정

관련 표준 및 프로토콜:

• NetBIOS(Network Basic Input/Output System)
• RPC(Remote Procedure Call)
• PPTP(Point-to-Point Tunneling Protocol)
• SIP(Session Initiation Protocol): VoIP 에서 사용
• SQL(Structured Query Language) 의 세션 관리 기능

데이터 단위: 데이터 (Data)

6 계층: 표현 계층 (Presentation Layer)

표현 계층은 데이터의 형식을 변환하고, 암호화, 압축 등을 담당한다. 서로 다른 시스템 간에 데이터가 이해될 수 있도록 한다.

주요 기능:

• 데이터 형식 변환 및 번역
• 문자 인코딩 (ASCII, EBCDIC, Unicode 등)
• 데이터 압축
• 암호화 및 복호화
• 데이터 직렬화와 역직렬화

관련 표준 및 프로토콜:

• MIME(Multipurpose Internet Mail Extensions): 이메일 첨부 파일 인코딩
• SSL/TLS(Secure Sockets Layer/Transport Layer Security): 데이터 암호화
• JPEG, GIF, MPEG 등의 이미지/비디오 압축 표준
• XDR(External Data Representation): 이기종 시스템 간 데이터 교환 형식

데이터 단위: 데이터 (Data)

7 계층: 응용 계층 (Application Layer)

응용 계층은 최종 사용자가 직접 접하는 계층으로, 네트워크 서비스와 응용 프로그램 간의 인터페이스를 제공한다.

주요 기능:

• 사용자 인터페이스 제공
• 네트워크 서비스 접근 방법 정의
• 이메일, 파일 전송, 웹 브라우징 등의 응용 서비스 지원
• 사용자 인증 및 개인정보 보호

관련 표준 및 프로토콜:

• HTTP/HTTPS(Hypertext Transfer Protocol/Secure): 웹 브라우징
• FTP(File Transfer Protocol): 파일 전송
• SMTP(Simple Mail Transfer Protocol), POP3, IMAP: 이메일
• DNS(Domain Name System): 도메인 이름을 IP 주소로 변환
• SSH(Secure Shell): 보안 원격 접속
• Telnet: 원격 터미널 접속
• SNMP(Simple Network Management Protocol): 네트워크 관리

데이터 단위: 데이터 (Data), 메시지 (Message)

데이터 캡슐화와 역캡슐화

OSI 모델에서 데이터는 상위 계층에서 하위 계층으로 이동할 때 캡슐화 (Encapsulation) 되고, 하위 계층에서 상위 계층으로 이동할 때 역캡슐화 (Decapsulation) 된다.

캡슐화 과정

1. 응용 계층: 사용자 데이터 생성
2. 표현 계층: 데이터 변환, 압축, 암호화
3. 세션 계층: 세션 데이터 추가
4. 전송 계층: TCP/UDP 헤더 추가 (포트 정보 등)
5. 네트워크 계층: IP 헤더 추가 (출발지/목적지 IP 주소 등)
6. 데이터 링크 계층: MAC 헤더와 트레일러 추가 (출발지/목적지 MAC 주소 등)
7. 물리 계층: 비트로 변환하여 전송 매체로 전송

역캡슐화 과정

1. 물리 계층: 전기 신호를 비트로 변환
2. 데이터 링크 계층: MAC 헤더와 트레일러 제거, 오류 확인
3. 네트워크 계층: IP 헤더 제거, 라우팅 확인
4. 전송 계층: TCP/UDP 헤더 제거, 세그먼트 재조립
5. 세션 계층: 세션 데이터 처리
6. 표현 계층: 데이터 복호화, 압축 해제, 변환
7. 응용 계층: 최종 사용자에게 데이터 전달

계층별 데이터 흐름과 캡슐화 예시

웹 브라우저에서 웹 페이지를 요청하는 과정을 OSI 모델의 각 계층을 통해 살펴보면.

송신 측 (클라이언트)

1. 응용 계층: 사용자가 브라우저에 URL 입력, HTTP GET 요청 생성

   1 2	GET /index.html HTTP/1.1 Host: www.example.com

2. 표현 계층: HTTP 요청을 표준 형식으로 변환 (ASCII 인코딩 등)

3. 세션 계층: 웹 서버와의 통신 세션 설정

4. 전송 계층: TCP 연결 설정 (3-way handshake), 포트 정보 추가 (클라이언트: 임시 포트, 서버: 80/443)

   1 2	TCP 헤더(출발지 포트: 49152, 목적지 포트: 80, 시퀀스 번호, 등) + HTTP 데이터

5. 네트워크 계층: IP 주소 확인 (DNS 조회로 <www.example.com>을 IP 주소로 변환), IP 헤더 추가

   1 2	IP 헤더(출발지 IP: 192.168.1.10, 목적지 IP: 93.184.216.34, 등) + TCP 헤더 + HTTP 데이터

6. 데이터 링크 계층: MAC 주소 확인 (ARP 로 다음 홉의 MAC 주소 조회), 이더넷 프레임 생성

   1 2 3

   이더넷 헤더(출발지 MAC: AA:BB:CC:DD:EE:FF, 목적지 MAC: 00:11:22:33:44:55, 등) + IP 헤더 + TCP 헤더 + HTTP 데이터 + FCS(프레임 체크 시퀀스)

7. 물리 계층: 이더넷 프레임을 전기 신호, 빛 등으로 변환하여 전송 매체로 전송

수신 측 (서버)

1. 물리 계층: 전기 신호, 빛 등을 비트로 변환
2. 데이터 링크 계층: 이더넷 프레임 검증, MAC 주소 확인, 이더넷 헤더와 FCS 제거
3. 네트워크 계층: IP 헤더 확인, 목적지 IP 주소가 자신인지 확인, IP 헤더 제거
4. 전송 계층: TCP 헤더 확인, 포트 번호로 어떤 응용 프로그램으로 전달할지 결정, TCP 헤더 제거
5. 세션 계층: 세션 정보 처리
6. 표현 계층: 데이터 형식 해석 (ASCII 디코딩 등)
7. 응용 계층: HTTP 요청 처리, 요청된 웹 페이지 (/index.html) 제공

OSI 모델의 실제 적용 사례

1. 네트워크 문제 해결
   OSI 모델은 네트워크 문제 진단에 매우 유용하다.
   문제가 발생했을 때, 계층별로 접근하면 문제 위치를 효과적으로 파악할 수 있다.
   1. 물리 계층 문제: 케이블 연결 불량, 하드웨어 고장, 신호 간섭
   2. 데이터 링크 계층 문제: MAC 주소 충돌, 스위치 오작동
   3. 네트워크 계층 문제: 라우팅 오류, IP 주소 충돌
   4. 전송 계층 문제: 포트 차단, TCP 연결 오류
   5. 상위 계층 문제: 응용 프로그램 버그, 인증 오류
2. 보안 구현
   각 계층별로 다양한 보안 메커니즘을 구현할 수 있다:
   1. 물리 계층: 물리적 접근 제어, 전자기 차폐
   2. 데이터 링크 계층: MAC 필터링, 포트 보안
   3. 네트워크 계층: 방화벽, IPsec
   4. 전송 계층: SSL/TLS
   5. 세션 계층: 세션 타임아웃, 세션 관리
   6. 표현 계층: 데이터 암호화
   7. 응용 계층: 사용자 인증, 접근 제어
3. 네트워크 설계
   OSI 모델은 네트워크 설계에 있어 계층적 접근 방식을 제공한다:
   1. 물리 계층: 케이블 타입, 네트워크 토폴로지 결정
   2. 데이터 링크 계층: 스위치 배치, VLAN 설계
   3. 네트워크 계층: 서브넷 설계, 라우팅 프로토콜 선택
   4. 전송 계층: 로드 밸런싱, QoS 구현
   5. 상위 계층: 응용 프로그램 아키텍처, 서비스 설계

OSI 모델의 한계와 현대적 의미

한계점

1. 이상적인 모델: OSI 모델은 이론적이고 이상적인 모델로, 실제 구현과 차이가 있을 수 있다.
2. 복잡성: 7 계층 구조는 때로는 불필요하게 복잡할 수 있다.
3. 시장 점유율: TCP/IP 가 인터넷의 표준이 됨에 따라 OSI 모델의 실제 구현은 제한적.
4. 계층 간 모호성: 일부 프로토콜이나 기술은 여러 계층에 걸쳐 있어 명확한 분류가 어려울 수 있다.

현대적 의미

1. 교육적 가치: 네트워크 통신의 기본 개념을 이해하는 데 탁월한 프레임워크
2. 문제 해결 도구: 네트워크 문제 진단 및 해결을 위한 체계적인 접근 방식 제공
3. 표준화 참조: 새로운 네트워크 기술과 프로토콜 개발의 기준점으로 활용
4. 계층적 사고: 복잡한 시스템을 모듈화하여 이해하는 방법론 제공

용어 정리

용어 정리

용어 정리

용어 정리

참고 및 출처

• OSI 모델의 7개 계층 이해 - Check Point Software
• OSI 보안 아키텍처 - GeeksforGeeks
• OSI 모델이란? - Cloudflare
• OSI 모델과 보안 위협 개요 - Tripwire
• OSI 모델과 주요 계층 보호 방법 - Xiphera
• AI가 OSI 모델의 7개 계층 사이버보안에 미치는 영향
• 2025년 네트워크 및 보안 트렌드 - NTT DATA
• 2025년 네트워킹 동향 - Drivenets
• 2025년 주요 네트워크 트렌드 - Plixer
• 2025년의 5가지 핵심 네트워크 트렌드 - Network World
• 2025년과 그 이후의 컴퓨터 네트워킹 트렌드 - Lifewire
• OSI 모델 치트 시트 2025 - StationX
• 네트워킹 진화: 2024 리뷰와 2025 전망 - Zones
• OSI 모델이란? - AWS
• OSI 모델이란? - Imperva

참고 및 출처

• Building a Resilient Network Architecture: Key Trends for 2025

• Cross-layer optimization - Wikipedia

• Network Protocol Virtualization - Wikipedia

• Time-Sensitive Networking - Wikipedia

참고 및 출처

• Cisco - Understanding the OSI Model

• Cloudflare - What is the OSI Model?

• IEEE Spectrum - Network Protocol Stack Evolution

• Wireshark - Packet Analysis Tool

• RFC 1122 - Requirements for Internet Hosts

참고 및 출처

• 네트워크 통신 계층: OSI 7 계층 바로 알기 - 네이버 블로그
• OSI 7계층 완벽 가이드 - IT몽상가
• OSI 7 계층과 네트워크의 핵심 이해 - F-Lab
• OSI 모델이란? | OSI 7계층 - Cloudflare
• OSI 모델이란 무엇입니까? 7가지 네트워크 계층 설명 | 포티넷 - Fortinet
• OSI 7계층 모델 - 핵심 총정리 - Inpa Dev
• OSI 7 계층 모델(네트워크 7계층), 그림과 예시로 쉽게 이해하기 - 네이버 블로그
• OSI 7계층 각 계층의 특징과 역할 - Tistory
• OSI 모델이란?
• “데이터가 전달되는 원리” OSI 7계층 모델과 TCP/IP 모델
• OSI 7계층이란? - OSI 계층별 특징, TCP/IP 4계층
• OSI 7계층
• OSI 7계층이란 무엇일까?
• [네트워크] OSI 7 계층 (OSI 7 LAYER) 기본 개념, 각 계층 설명
• [네트워크] OSI 7 계층 (OSI 7 Layer)
• Common Security Attacks in the OSI Layer Model
• Network ① OSI 7 Layers
• [네트워크] OSI 7 계층 개념 정리
• OSI 7 layer
