Network Topologies

Network Topologies

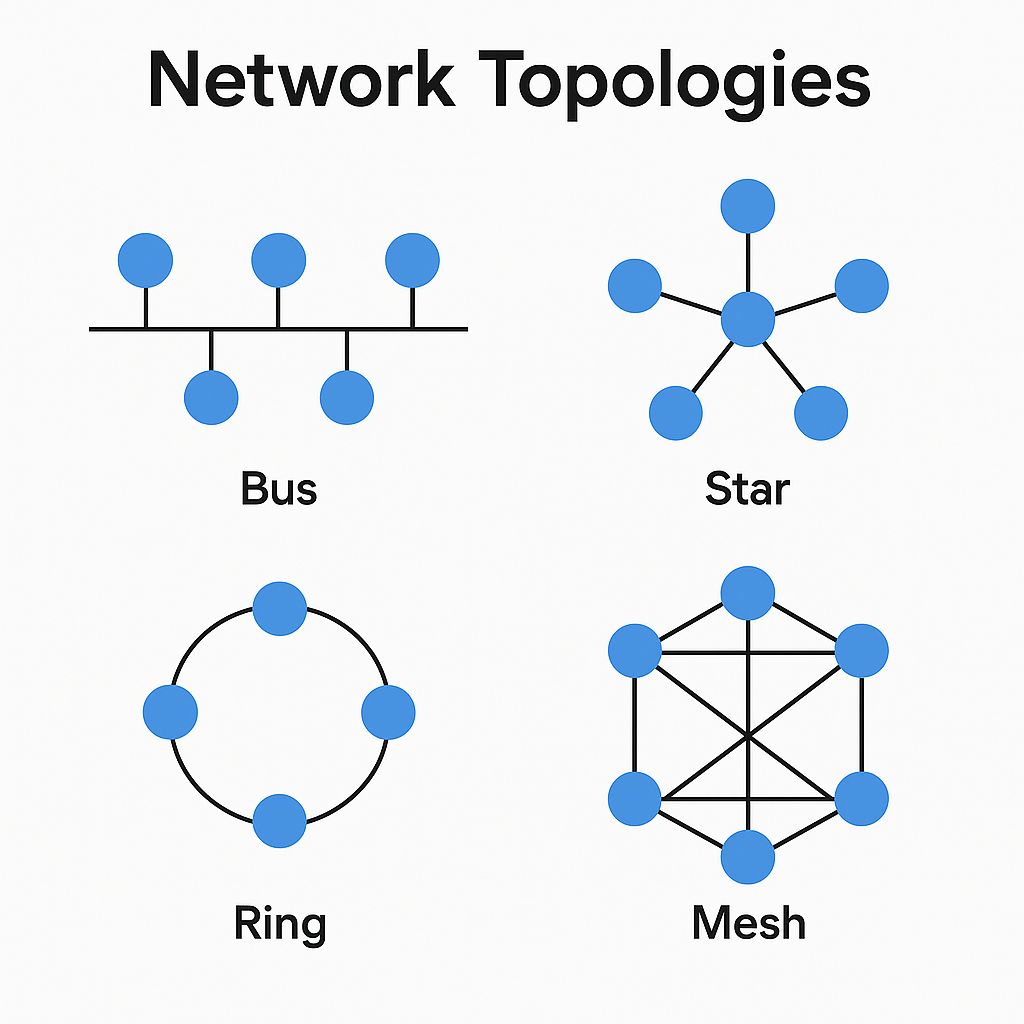

네트워크 토폴로지는 네트워크를 구성하는 노드와 링크의 물리적, 논리적 배치를 의미한다. 물리적 토폴로지는 실제 장치와 케이블의 배치를, 논리적 토폴로지는 데이터 흐름 경로를 나타낸다. 포인트 - 투 - 포인트, 버스, 스타, 링, 메시, 트리, 하이브리드 등 다양한 유형이 있으며, 각각은 구현 복잡성, 확장성, 장애 허용성, 비용 등에서 차이가 있다. 최근에는 클라우드, 에지 컴퓨팅, IoT 등의 발전으로 하이브리드 형태와 소프트웨어 정의 네트워킹이 주목받고 있다.

4. 핵심 개념

네트워크 토폴로지란 컴퓨터 네트워크에서 노드 (장치) 와 링크 (연결) 가 물리적 또는 논리적으로 배열되고 연결되는 방식을 말한다. 이는 네트워크의 성능, 신뢰성, 확장성에 직접적인 영향을 미치는 중요한 개념이다.

네트워크 토폴로지는 크게 두 가지 관점으로 볼 수 있다:

• 물리적 토폴로지: 네트워크를 구성하는 장치들과 케이블들의 실제 배치와 물리적 연결 구조
• 논리적 토폴로지: 물리적 연결과 관계없이 네트워크 내에서 데이터가 흐르는 방식과 경로

네트워크를 설계할 때 고려해야 할 핵심 요소:

• 노드 (Node): 라우터, 스위치, 컴퓨터, 서버 등 네트워크에 연결된 모든 장치
• 링크 (Link): 노드 간의 연결, 케이블이나 무선 연결을 통해 이루어짐
• 토폴로지 유형: 네트워크의 목적, 규모, 예산에 따라 선택
• 확장성 (Scalability): 네트워크 확장 시 어려움 없이 새 노드를 추가할 수 있는 능력
• 신뢰성 (Reliability): 장애 발생 시 네트워크 전체가 영향받는 정도
• 대역폭 (Bandwidth): 네트워크에서 데이터를 전송할 수 있는 최대 속도
• 지연 시간 (Latency): 데이터가 한 지점에서 다른 지점으로 이동하는 데 소요되는 시간

네트워크 설계자는 이러한 개념들을 종합적으로 고려하여 특정 환경이나 목적에 가장 적합한 토폴로지를 선택해야 한다. 각 토폴로지 유형은 고유한 장단점을 가지고 있으며, 많은 실제 네트워크는 여러 토폴로지의 특성을 결합한 하이브리드 형태를 취하고 있다.

목적 및 필요성

네트워크 토폴로지는 네트워크의 구조와 데이터 통신 방식을 결정하는 중요한 요소이다. 네트워크 토폴로지의 주요 목적과 필요성은 다음과 같다:

1. 효율적인 데이터 전송: 데이터가 네트워크를 통해 효율적으로 이동할 수 있는 구조를 제공한다.
2. 확장성 관리: 네트워크의 성장과 확장을 위한 구조적 기반을 제공한다.
3. 비용 최적화: 설치, 유지보수, 확장에 드는 비용을 최적화한다.
4. 장애 관리: 네트워크 장애가 발생했을 때 영향을 최소화하고 복구가 용이하도록 한다.
5. 보안 강화: 네트워크의 구조적 특성을 통해 보안 강화 전략을 구현할 수 있게 한다.
6. 성능 최적화: 네트워크 성능을 향상시키고 병목 현상을 감소시킨다.

주요 기능 및 역할

네트워크 토폴로지는 다음과 같은 주요 기능과 역할을 수행한다:

1. 네트워크 구조 정의: 네트워크 장치들의 물리적, 논리적 배치를 정의한다.
2. 데이터 흐름 경로 결정: 데이터가 네트워크를 통해 이동하는 경로를 결정한다.
3. 리소스 할당 최적화: 네트워크 자원을 효율적으로 사용할 수 있도록 구조적 기초를 제공한다.
4. 트래픽 관리: 네트워크 트래픽을 효과적으로 관리하고 분산시킨다.
5. 통신 프로토콜 지원: 다양한 통신 프로토콜이 효율적으로 작동할 수 있는 환경을 제공한다.
6. 장애 허용성 제공: 장애 발생 시 대체 경로를 제공하여 네트워크의 연속성을 유지한다.

특징

네트워크 토폴로지의 주요 특징은 다음과 같다:

1. 구조적 다양성: 다양한 형태 (버스, 스타, 링, 메시 등) 로 구현될 수 있어 특정 요구사항에 맞게 선택 가능하다.
2. 확장성: 네트워크 확장 시 새로운 노드와 연결을 추가할 수 있는 능력이 토폴로지에 따라 다르다.
3. 신뢰성: 장애 발생 시 네트워크의 지속적인 작동 능력이 토폴로지에 따라 달라진다.
4. 비용 효율성: 구현 및 유지 비용이 토폴로지 유형에 따라 차이가 있다.
5. 성능 차이: 데이터 전송 속도, 지연 시간, 대역폭 활용도가 토폴로지에 따라 달라진다.
6. 물리적/논리적 구분: 물리적 배치와 논리적 데이터 흐름이 다를 수 있다.

구성 요소

네트워크 토폴로지의 주요 구성 요소는 다음과 같다:

유형

토폴로지별 장단점

토폴로지별 구성 요소와 역할

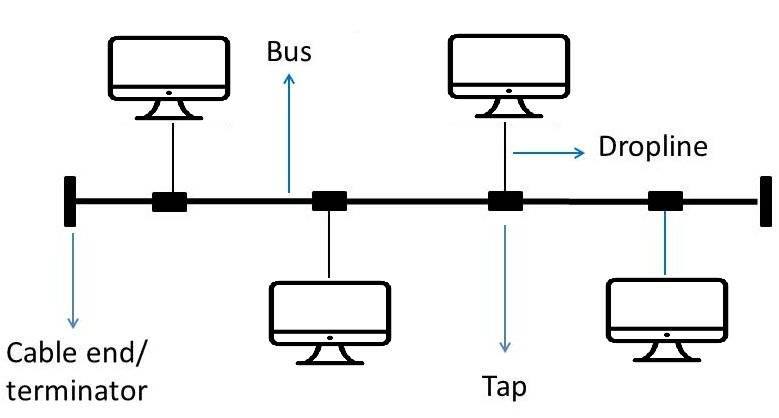

Bus

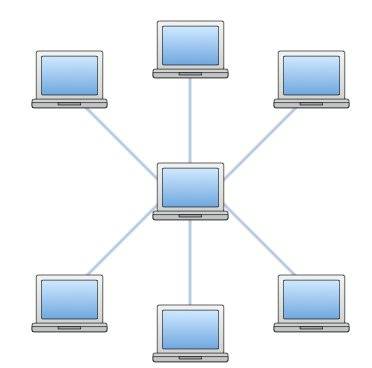

Star

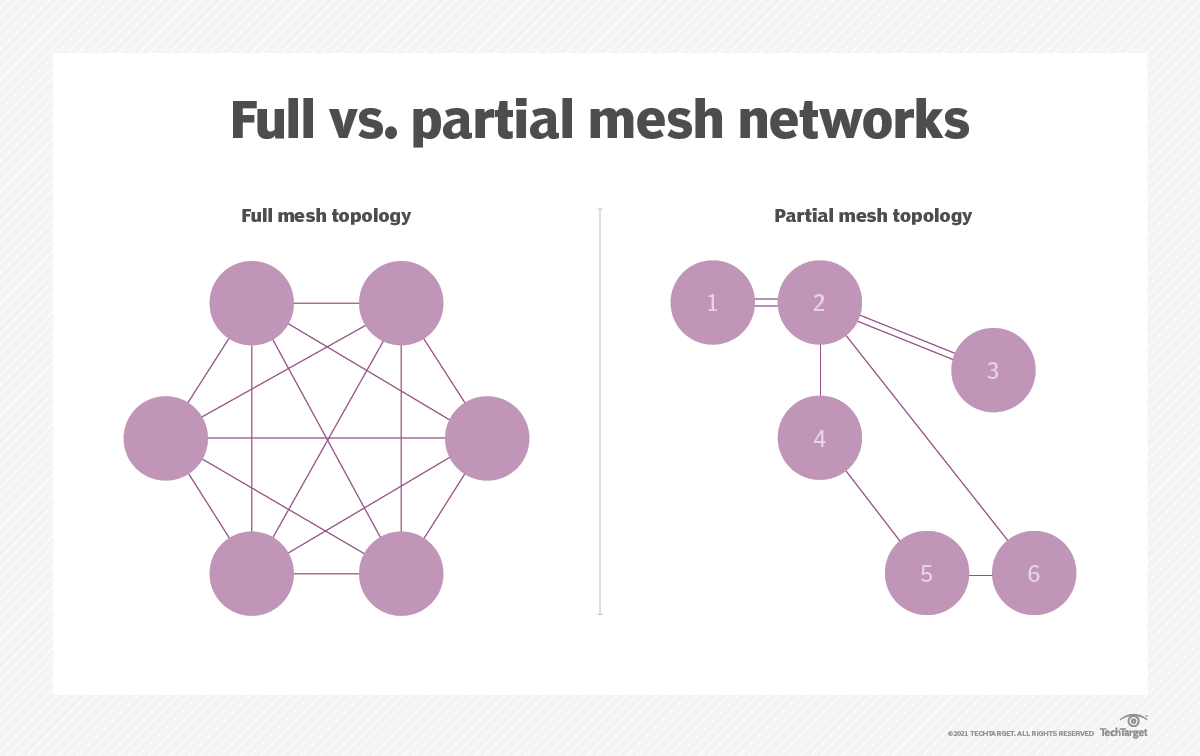

Mesh

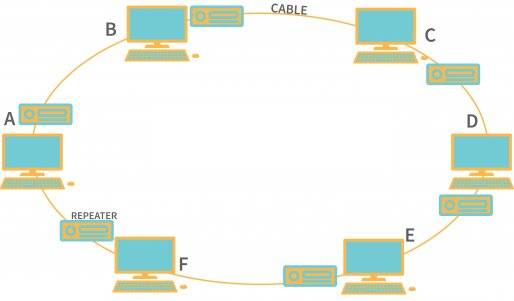

Ring

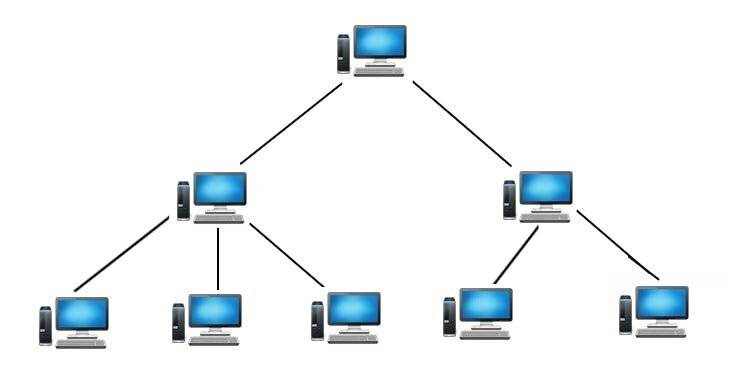

Tree

Hybrid

토폴로지별 작동 방식 & 데이터 전송 방식

분류에 따른 종류 및 유형

네트워크 토폴로지의 종류 및 유형을 분류하면 다음과 같다:

실무 적용 예시

네트워크 토폴로지의 실무 적용 예시는 다음과 같다:

도전 과제

네트워크 토폴로지 설계 및 구현에 있어서 주요 도전 과제는 다음과 같다:

1. 확장성 (Scalability): 네트워크 성장에 따른 효율적인 확장 방안 마련
2. 신뢰성 (Reliability): 장애 발생 시에도 지속적인 서비스 제공 방안
3. 보안 (Security): 네트워크 구조를 통한 보안 강화 전략 수립
4. 성능 (Performance): 대역폭 최적화 및 지연 시간 최소화
5. 비용 효율성 (Cost-efficiency): 초기 구축 및 유지보수 비용 최적화
6. 복잡성 관리 (Complexity Management): 복잡한 네트워크 구조의 효율적 관리
7. 이기종 통합 (Heterogeneous Integration): 다양한 기술과 장비의 통합
8. 변화 대응 (Change Adaptation): 기술 변화와 요구사항 변화에 대한 유연한 대응
9. 트래픽 관리 (Traffic Management): 증가하는 네트워크 트래픽의 효율적 처리
10. 표준화 (Standardization): 표준 기술 및 프로토콜 적용을 통한 호환성 확보

활용 사례

사례 1

시나리오: 글로벌 금융 기업 A 사는 본사, 지역 사무소, 데이터 센터, 클라우드 환경을 포함하는 대규모 하이브리드 네트워크를 구축했다. 이 네트워크는 다양한 토폴로지를 결합하여 최적의 성능, 보안, 안정성을 제공한다.

네트워크 구성:

• 코어 네트워크 (메시 토폴로지): 데이터 센터 간 완전 메시 연결로 고가용성 보장
• 지역 허브 (스타 토폴로지): 각 지역 허브가 중앙 노드 역할을 하며 지역 사무소 연결
• 사무실 네트워크 (계층적 스타 토폴로지): 각 사무실 내 3 계층 스위치 구조
• 클라우드 연결 (하이브리드 토폴로지): 프라이빗 클라우드와 퍼블릭 클라우드 연결

활용 방식:

1. 트래픽 흐름: 사용자 트래픽은 액세스 스위치 → 배포 스위치 → 코어 스위치 → 데이터 센터 또는 클라우드로 이동
2. 중복성 관리: 코어 네트워크의 메시 토폴로지는 다중 경로를 통한 내결함성 제공
3. 대역폭 할당: 트래픽 유형별 QoS 정책 적용, 중요 애플리케이션 우선 처리
4. 보안 구현: 각 계층에 방화벽 배치, 제로 트러스트 보안 모델 적용
5. 장애 복구: 자동 경로 재구성, VRRP 를 통한 게이트웨이 중복화

이 하이브리드 토폴로지의 다이어그램:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

                 +---------------+  인터넷  +---------------+
                 |               |<-------->|               |
                 | 퍼블릭 클라우드 |         | 프라이빗 클라우드 |
                 |               |         |               |
                 +-------^-------+         +-------^-------+
                         |                         |
                         |  전용선                  |
                         |                         |
             +-----------v--------------------------v-----------+
             |                                                  |
             |                   코어 네트워크                    |
             |                  (메시 토폴로지)                   |
             |                                                  |
             +--^---------------^---------------^---------------+
                |               |               |
                |               |               |
    +-----------v----+  +-------v-------+  +----v-----------+
    |                |  |               |  |                |
    |   지역 허브 A    |  |   지역 허브 B   |  |   지역 허브 C    |
    | (스타 토폴로지)  |  | (스타 토폴로지) |  | (스타 토폴로지)  |
    |                |  |               |  |                |
    +--^-----^-----^-+  +-^-----^-----^+  +-^-----^-----^--+
       |     |     |      |     |     |      |     |     |
       |     |     |      |     |     |      |     |     |
    +--v-+ +-v--+ +-v--+  +-v-+ +-v-+ +-v-+  +-v-+ +-v-+ +-v--+
    |사무|  |사무|  |사무|  |사무| |사무| |사무|  |사무| |사무| |사무|
    |소1 |  |소2 |  |소3 |  |소4| |소5| |소6|  |소7| |소8| |소9 |
    +----+  +----+  +----+  +---+ +---+ +---+  +---+ +---+ +----+

이러한 하이브리드 토폴로지는 A 사가 다음과 같은 이점을 얻을 수 있게 해주었다:

• 지역 간 안정적인 연결과 성능 보장
• 단일 장애점 제거를 통한 고가용성 확보
• 클라우드 리소스와 온프레미스 자원의 원활한 통합
• 세분화된 보안 정책 적용 가능
• 네트워크 트래픽의 효율적인 관리와 최적화
• 비즈니스 성장에 따른 유연한 확장 가능성
