BSP Tree (Binary Space Partitioning Tree)

BSP Tree는 공간을 재귀적으로 분할하여 표현하는 트리 구조의 데이터 구조로, 유클리드 공간을 초평면(hyperplane)을 기준으로 재귀적으로 분할하여 볼록 집합으로 나누는 기법을 트리 구조로 표현한 것이다. 이 과정에서 생성되는 트리를 BSP 트리라고 한다.

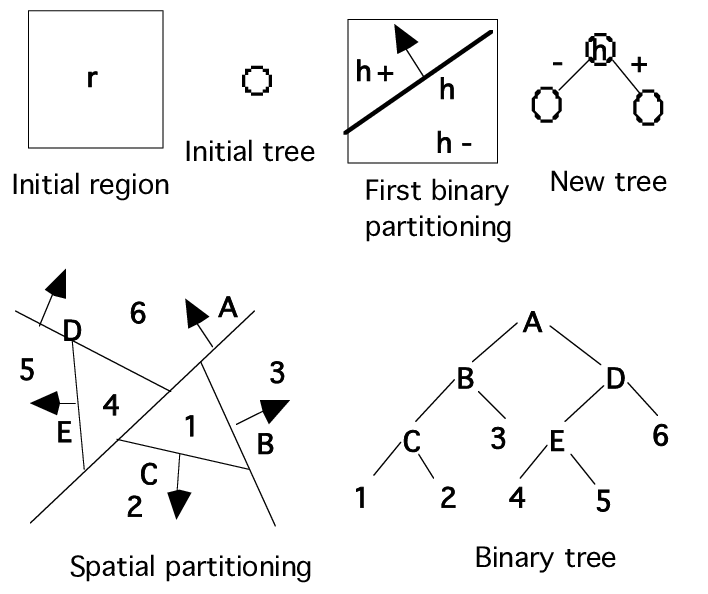

Constructing a bsp tree
https://www.researchgate.net/figure/Constructing-a-bsp-tree_fig1_238973971

특징

  1. 이진 트리 구조: 각 노드는 최대 두 개의 자식 노드를 가진다.
  2. 재귀적 분할: 공간을 계속해서 두 부분으로 나누어 표현한다.
  3. 볼록 집합: 분할된 각 공간은 볼록 집합(convex set)의 형태를 가진다.
  4. 계층적 구조: 공간을 계층적으로 표현할 수 있다.

장점

  1. 효율적인 렌더링: 3D 그래픽에서 렌더링 속도를 향상시킬 수 있다.
  2. 공간 분할: 복잡한 3D 공간을 효과적으로 표현할 수 있다.
  3. 충돌 감지: 게임이나 시뮬레이션에서 충돌 감지에 유용하다.
  4. 가시성 결정: 어떤 객체가 보이는지 빠르게 결정할 수 있다.

단점

  1. 전처리 시간: 초기 트리 구성에 많은 시간이 소요될 수 있다.
  2. 메모리 사용: 복잡한 공간의 경우 많은 메모리를 사용할 수 있다.
  3. 동적 환경에서의 한계: 자주 변하는 환경에서는 효율성이 떨어질 수 있다.

응용

  1. 3D 컴퓨터 그래픽스: 렌더링 최적화에 사용된다.
  2. 컴퓨터 게임: 특히 1인칭 슈팅 게임에서 널리 사용된다.
  3. CAD 시스템: 조립식 입체 기하학(CSG)에 활용된다.
  4. 로봇 공학: 충돌 감지 등에 사용된다.

동작 원리

  1. 분할 평면 선택: 공간을 분할할 평면을 선택한다.
  2. 공간 분할: 선택된 평면을 기준으로 공간을 두 부분으로 나눈다.
  3. 재귀적 분할: 각 부분에 대해 1, 2 과정을 반복한다.
  4. 종료 조건: 정해진 깊이에 도달하거나 더 이상 분할이 필요 없을 때 종료한다.

구성 요소

  1. 노드: 공간을 표현하는 기본 단위.
  2. 분할 평면: 각 노드에서 공간을 나누는 기준이 되는 평면.
  3. 왼쪽/오른쪽 자식 노드: 분할된 공간을 표현하는 하위 노드.
  4. 리프 노드: 더 이상 분할되지 않는 최종 공간을 나타내는 노드.

구현 방식

다음은 Python을 사용한 간단한 BSP Tree 구현 예시:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

import random

class BSPNode:
    def __init__(self, x, y, width, height):
        self.x = x
        self.y = y
        self.width = width
        self.height = height
        self.left = None
        self.right = None
        self.split_type = None
        self.split_position = None

def split_node(node, min_size):
    if node.width > node.height and node.width > min_size * 2:
        split_vertical(node, min_size)
    elif node.height > min_size * 2:
        split_horizontal(node, min_size)

def split_vertical(node, min_size):
    split = random.randint(min_size, node.width - min_size)
    node.split_type = 'vertical'
    node.split_position = split
    node.left = BSPNode(node.x, node.y, split, node.height)
    node.right = BSPNode(node.x + split, node.y, node.width - split, node.height)

def split_horizontal(node, min_size):
    split = random.randint(min_size, node.height - min_size)
    node.split_type = 'horizontal'
    node.split_position = split
    node.left = BSPNode(node.x, node.y, node.width, split)
    node.right = BSPNode(node.x, node.y + split, node.width, node.height - split)

def create_bsp_tree(width, height, min_size):
    root = BSPNode(0, 0, width, height)
    nodes = [root]

    while nodes:
        node = nodes.pop(0)
        split_node(node, min_size)
        if node.left:
            nodes.append(node.left)
        if node.right:
            nodes.append(node.right)

    return root

# 사용 예시
tree = create_bsp_tree(800, 600, 100)

이 코드는 2D 공간에 대한 BSP Tree를 생성한다.
create_bsp_tree 함수는 주어진 너비와 높이의 공간을 최소 크기(min_size)를 고려하여 재귀적으로 분할한다.
각 노드는 분할된 공간을 나타내며, 분할 방향(수직 또는 수평)과 위치를 저장한다.

BSP Tree는 공간을 효율적으로 분할하고 관리하는 데이터 구조이다.
특히 3D 그래픽스와 게임 개발 분야에서 널리 사용되며, 복잡한 공간을 다루는 다양한 응용 프로그램에서 유용하게 활용될 수 있다.
