Harvard Architecture

하버드 아키텍처(Harvard Architecture)는 프로세서 설계에서 중요한 구조로, 명령어와 데이터를 위한 별도의 메모리 및 버스 시스템을 사용하는 컴퓨터 아키텍처이다.

하버드 아키텍처는 다음과 같은 주요 특징을 가지고 있다:

  1. 메모리 분리: 프로그램(명령어) 메모리와 데이터 메모리가 물리적으로 분리되어 있다.
  2. 독립적 접근: CPU가 명령어와 데이터에 동시에 접근할 수 있어, 병렬 처리가 가능하다.
  3. 버스 구조: 명령어용 버스와 데이터용 버스가 별도로 존재한다.
  4. 성능 향상: 메모리 접근의 병렬화로 인해 처리 속도가 향상된다.

기본 구조:

1
2
3
4
5

[프로그램 메모리]     [데이터 메모리]
      ↓                    ↓
    [CPU]    ←→    [제어 유닛]
      ↓                    ↓
[프로그램 버스]     [데이터 버스]

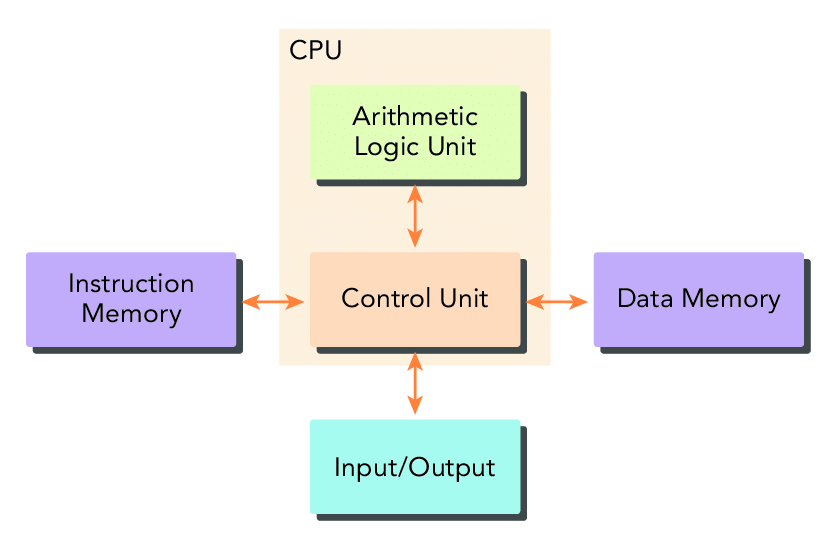

Harvard Architecture
https://www.researchgate.net/figure/Harvard-architecture-scheme_fig6_356598013

하버드 아키텍처의 장점

  1. 병목 현상 해결: 폰 노이만 구조의 주요 문제점인 메모리 병목 현상을 해결한다.
  2. 병렬 처리: 명령어 읽기와 데이터 접근을 동시에 수행할 수 있어 성능이 향상된다.
  3. 보안성: 프로그램 메모리와 데이터 메모리가 분리되어 있어 보안성이 향상된다.
  4. 최적화: RISC 아키텍처와 결합하여 1 머신 사이클로 1 명령을 실행할 수 있게 된다.

하버드 아키텍처의 단점

  1. 복잡성: 두 개의 별도 메모리 시스템으로 인해 하드웨어 구조가 복잡해진다.
  2. 비용: 별도의 메모리와 버스 시스템으로 인해 구현 비용이 증가한다.
  3. 유연성 감소: 프로그램 메모리와 데이터 메모리가 분리되어 있어 메모리 사용의 유연성이 감소할 수 있다.

하버드 아키텍처의 응용

  1. 마이크로컨트롤러: PIC, AVR 등의 마이크로컨트롤러에서 널리 사용된다.
  2. DSP(Digital Signal Processors): 신호 처리에 특화된 프로세서에서 자주 사용된다.
  3. 임베디드 시스템: 실시간 처리가 필요한 임베디드 시스템에서 유용하다.

현대적 적용

현대의 많은 프로세서들은 하버드 아키텍처와 폰 노이만 아키텍처의 장점을 결합한 하이브리드 구조를 채택하고 있다. 예를 들어, 캐시 메모리를 명령어 캐시와 데이터 캐시로 분리하여 내부적으로는 하버드 구조를 사용하지만, 외부적으로는 폰 노이만 구조를 유지하는 방식이다.

하버드 아키텍처는 특정 응용 분야에서 높은 성능과 효율성을 제공하지만, 구현의 복잡성과 비용 증가라는 단점도 있다. 따라서 시스템의 요구사항과 제약 조건을 고려하여 적절한 아키텍처를 선택하는 것이 중요하다.
